放電球隙器的工作原理及應用范圍

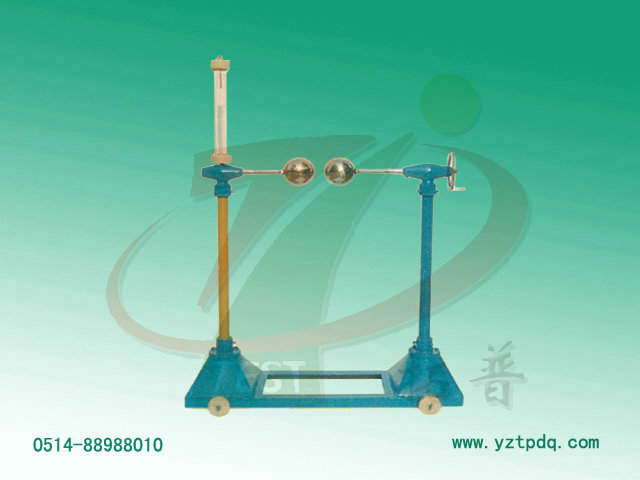

拓普電氣專業制造的放電球隙測壓器產品,，采用一對直徑相同的球型電極，當其與高壓試驗變壓器,、控制臺,、調壓器、水電阻等組成套測試設備后,，可在工頻高壓試驗時用于高壓測量及保護被試物品之用,。
放電球隙器工作原理
空氣在一定電場強度的作用下才能發生碰撞游離，均勻或稍不均勻電場下空氣間隙的放電電壓與間隙距離具有一定的關系,，測量球隙就是利用間隙放電來進行電壓測量的,。測量球隙是由一對相同直徑的金屬球構成的，當球隙直徑D大于球隙距離L時,，球隙電場基本上屬稍不均勻電場,，用已知球隙在標準條件下的放電電壓，乘以試驗條件下的空氣相對密度,，便可求出已知試驗條件下相同球隙的放電電壓,。放電電壓僅決定于球隙的距離。
放電球隙器產品應用
用戶在作電氣高壓試驗時將放電球隙器和試品并聯,，球隙器本身串有每伏1歐的保護電阻,，先將球隙調整在60%試驗電壓，此時試品應同進接上測定,。當球隙放電時,，試驗變壓器的低壓側電壓表讀數，（取3-4次平均值）然后按同樣方式測定70%和80%試驗電壓時電壓表讀數,，以此三點線值作一曲線（大多計一直線）,，再延長此曲線（大多為按正比例推算）至所需的試驗電壓值,，求得低壓測電壓表的讀數，然后將球隙調整至比試驗電壓高10-15%位置上,。作為耐壓試驗過程中可能發生過電壓的放電保護,。
放電球隙器工作原理
空氣在一定電場強度的作用下才能發生碰撞游離，均勻或稍不均勻電場下空氣間隙的放電電壓與間隙距離具有一定的關系,，測量球隙就是利用間隙放電來進行電壓測量的,。測量球隙是由一對相同直徑的金屬球構成的，當球隙直徑D大于球隙距離L時,，球隙電場基本上屬稍不均勻電場,，用已知球隙在標準條件下的放電電壓，乘以試驗條件下的空氣相對密度,，便可求出已知試驗條件下相同球隙的放電電壓,。放電電壓僅決定于球隙的距離。
放電球隙器產品應用
用戶在作電氣高壓試驗時將放電球隙器和試品并聯,，球隙器本身串有每伏1歐的保護電阻,，先將球隙調整在60%試驗電壓，此時試品應同進接上測定,。當球隙放電時,，試驗變壓器的低壓側電壓表讀數，（取3-4次平均值）然后按同樣方式測定70%和80%試驗電壓時電壓表讀數,，以此三點線值作一曲線（大多計一直線）,，再延長此曲線（大多為按正比例推算）至所需的試驗電壓值,，求得低壓測電壓表的讀數，然后將球隙調整至比試驗電壓高10-15%位置上,。作為耐壓試驗過程中可能發生過電壓的放電保護,。
