- 直流高壓發生器
){kind=small}
設備簡介

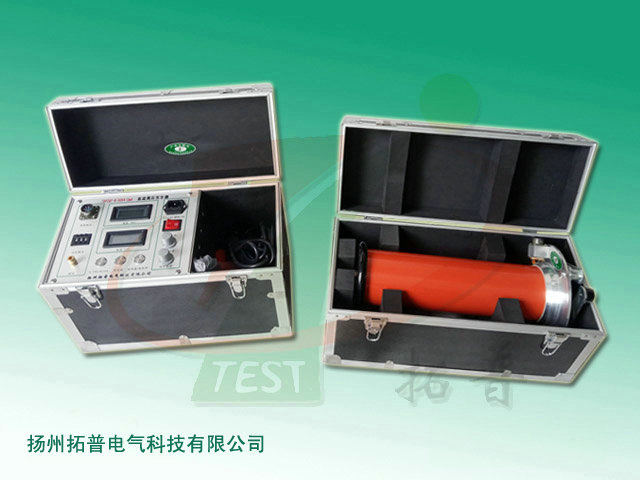

TPZGF-B-60kV/2mA 直流高壓發生器是根據電力行業標準DL/T848.1-2004《高壓試驗裝置通用技術條件-直流高壓發生器》的要求研發制造的便攜式直流高壓試驗設備,，本系列儀器適用于發電,、供電、電力工程承裝修試企業,、輸變電裝備制造,、高鐵軌道交通、礦山,、鋼鐵,、石化、新能源,、高?？蒲性核刃袠I(yè)對氧化鋅避雷器、電力電纜,、變壓器,、高壓開關、發電機等設備進行直流耐壓試驗與直流泄漏電流試驗,。
該高壓直流發生器運用了高頻倍壓電路,，采用PWM高頻脈寬調制技術，脈沖串邏輯陣列調制,，閉環調整,。采用了電壓大反饋，輸出電壓穩定度得到大幅度提高,。采用大功率IGBT器件及其驅動技術,，利用高頻技術提高頻率，頻率高達100kHz,，從而使輸出高壓穩定,，波紋系數更小,。與此同時，根據電磁兼容性理論,，采用特殊屏蔽,、隔離與接地等措施，使儀器能承受額定電壓放電而不損壞,。
TPZGF-B-60/2直流高壓發生器倍壓筒體及內部高頻升壓變壓器經特殊設計生產,，儀器輸出功率大，過載能力強,，性能可靠穩定,，便于現場開展高壓試驗。
功能特點
1,、本系列60kV/2mA直流高壓發生器適用于10kV電壓等級高壓電纜,、電力變壓器進行直流耐壓試驗及泄漏電流測量。
2,、設備具有高精度0.75U DC1mA的功能,，為氧化鋅避雷器測量帶來了方便，輕輕一按無須計算,。本儀器控制箱上具有75%電壓功能鍵，在進行避雷器試驗時,，當電流升到1000μA后,，打開0.75按鈕，這時電壓表,、電流表所顯示的值就是75%的數據,，做完后應立即將升壓旋鈕回歸至零位，同時將細調電壓旋鈕回歸至零位,，并應立即按下高壓斷按鈕,，切斷高壓并關閉電源開關，再進行其它試驗,。
3,、采用高頻倍壓電路，應用PWM高頻脈寬調制技術和大功率IGBT器件,。
4,、采用電壓大反饋，輸出電壓穩定度高,，紋波系數小,。
5、精度高,、測量準確,。電壓,、電流表均為數字顯示，電壓分辨率為0.1kV,，電流分辨率為0.1μA,，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外接分壓器,，接線簡單,。儀器具有高、低壓端測量泄漏電流,，高壓端采用圓形屏蔽數字微安表顯示,，不怕放電沖擊，抗干擾的性能好,，適合現場使用,。
6、電壓調節穩定度高,，全量程平滑調壓,，輸出電壓調節采用單個多圈電位器，升壓過程平穩,，調節精度高,，并設計有粗調和細調功能。電壓調節精度優于0.1%,，電壓,、電流測量誤差小于1.0%，脈動因數優于0.5%,。
7,、采用負極性輸出，零位啟動,，連續可調,，具有過電壓、過電流,、回零,、接地保護等多種保護功能。自動保護電路功能強,，保護完善可靠,，試驗操作安全。
8,、具有方便的過電壓整定設置功能,，采用數字拔碼設定，直觀顯示整定電壓值，顯示數值單位為kV,。
9,、倍壓筒底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性,。
10,、該系列直流發生器體積更小、重量更輕,、可靠美觀,、操作簡便、功能齊全,、攜帶方便,，便于野外使用。
技術指標
1,、輸出電壓：60kV
2,、輸出電流：2mA（如需3mA、5mA,、10mA等其它規格可根據用戶要求定制）
3,、工作電源：AC 220V±10%、50Hz
4,、電壓測量誤差：1.0%（滿度）±1個字
5,、電流測量誤差：1.0%（滿度）±1個字
6、過壓整定誤差：≤1.0%
7,、0.75切換誤差：≤1.0%
8,、紋波系數：≤0.5%
9、高壓極性：負電壓極性,、零電壓啟動、連續可調
10,、電壓穩定度：隨機波動,，電源電壓變化±10%，≤0.5%
11,、環境溫度：-15℃～50℃
12,、相對濕度：當溫度為25℃時，不大于90%（無凝露）
13,、海拔高度：2000m以下
友情提醒：購置直流高壓試驗設備要選直接生產商的產品,，產品質量及售后服務有保證！產品咨詢：0514-88988010
