- 串聯諧振裝置
){kind=small}
系統概述
TZXZB-500kVA/200kV/2.5A 變頻串聯諧振耐壓試驗裝置是運用串聯諧振原理,，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率,，使回路電感L和試品C串聯諧振,，諧振電壓即為加到試品上電壓。成套裝置廣泛應用于電力,、冶金,、石化、鐵路,、承裝（修,、試）電力設施企業等行業,，適用于大容量、高電壓試品的交接試驗和預防性試驗,。
適用范圍
1,、10kV、35kV,、110kV交聯聚乙烯電纜（XPLE）交流耐壓試驗,。
2、35kV等級GIS交流耐壓試驗,。
3,、35kV等級發電機組、電力變壓器,、互感器,、套管、斷路器,、開關的工頻耐壓試驗,。
功能特點
1、成套裝置便于攜帶,、干式結構,、任意組合、綜合功能,、一機多用,。變頻調壓電源采用功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定,，電磁兼容設計合理,，保護功能完善，同時系統也有很強的過載能力,。
2,、設備自動調諧功能強大。自動調諧時,，從30Hz到300Hz自動掃頻,，用戶能直觀地看到裝置調諧過程；掃頻完成后,，系統根據掃頻初步找到的諧振頻點,，在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，之后準確鎖定諧振頻率,。
3,、儀器能靈活整定試驗電壓、調頻范圍,、加壓時間,。既能快速找到諧振點,，又能通過自動調壓控制試驗過程，安全性高,。
4,、裝置采用大尺寸彩屏顯示試驗數據,、試驗狀態,，并有實時操作步驟提示功能。試驗參數設置,、試驗控制,、試驗結果等同屏顯示，直觀清晰,，并具有自動計時及操作提示功能,。試驗結果能計算出被試品電容值。自備微型打印機,，具備試驗數據打印功能,。
5、裝置保護功能完善,，安全可靠高,。具有過電流、過電壓及閃絡保護功能,，可有效保護人身及設備安全,。
技術參數
1、工作溫度范圍：-10℃～40℃
2,、工作濕度范圍：≤90%RH 不結露
3,、適應海拔高度：＜2000m
4、儀器工作電源：AC220V±10%單相,、50Hz
5,、功率電源電壓：AC380V±10%單相、50Hz
6,、輸出電壓：0～200kV
7,、輸出容量：0～500kVA
8、變頻電源輸出頻率范圍：20Hz～320Hz
9,、成套系統工作頻率范圍：30Hz～300Hz
10,、頻率調節分辨率：0.01Hz
12、裝置測量準確度：1.0級
12,、噪聲：≤60dB
13,、品質因數（Q值）：20～60
成套組成

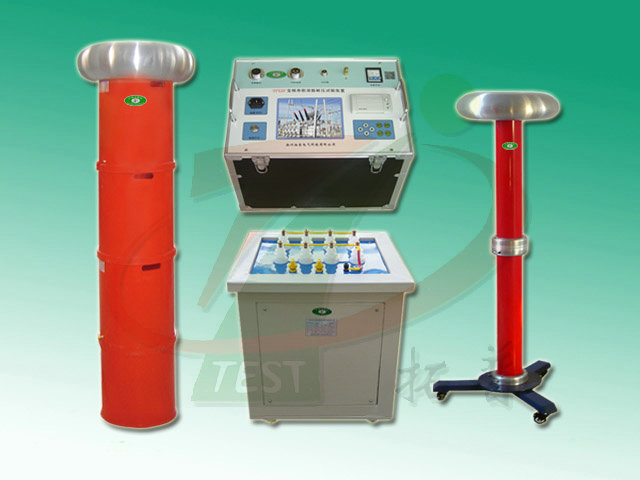

成套裝置主要由變頻調壓電源1臺、勵磁變壓器1臺,、高壓電抗器4臺,、電容分壓器1臺,、附件箱1件組成。
注：產品外觀以實際產品為準,，技術參數與型號如有變動,，恕不另行通知。
友情提醒：1,、購置高壓諧振試驗裝置要選直接生產商的產品,，品牌產品質量及售后服務有保證！
2,、購置TZXZB系列變頻串聯諧振耐壓試驗裝置,，請認準拓普牌原生產廠家揚州拓普電氣科技有限公司！產品咨詢：0514-88988010
