- 高壓開關機械特性測試儀
){kind=small}

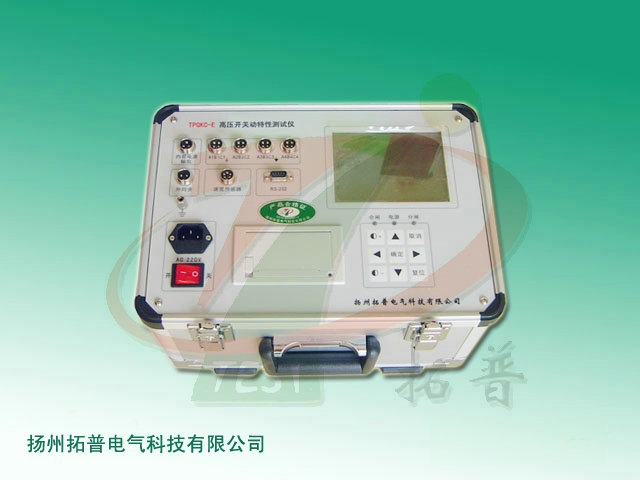

名稱：高壓開關動特性測試儀
型 號：TPGKC-E
TPGKC-E 高壓開關動特性測試儀是參照電力行業標準DL/T846.3-2004《高電壓測試設備通用技術條件》第3部分：高壓開關綜合測試儀為設計依據，為各類斷路器動態分析提供了方便,。該斷路器特性測試儀可準確測量油開關,、真空開關、六氟化硫開關,、GIS組合電器等設備的機械動特性參數,。該儀器可存儲現場試驗數據，機內實時時鐘,，便于存檔保存試驗日期,、時間。
詳細介紹
產品簡介
TPGKC-E 高壓開關動特性測試儀是參照電力行業標準DL/T846.3-2004《高電壓測試設備通用技術條件》第3部分：高壓開關綜合測試儀為設計依據,，為各類斷路器動態分析提供了方便,。該斷路器特性測試儀可準確測量油開關、真空開關,、六氟化硫開關,、GIS組合電器等設備的機械動特性參數。該儀器可存儲現場試驗數據,，機內實時時鐘,，便于存檔保存試驗日期,、時間,。
功能特點
1、產品性能
（1）時間：12個斷口的固有分,、合閘時間,，同相同期、相間同期,。
（2）重合閘：每斷口的合－分,，分－合,，分－合－分過程時間：一分時間、一合時間,、二合時間,、金短時間、無電流時間值,。
（3）彈跳：每斷口的合閘彈跳時間,，彈跳次數，彈跳過程,，彈跳波形,；每斷口的分閘反彈幅值。
（4）速度：剛分,、剛合速度,，Z大速度，時間－行程特性曲線,。
（5）行程：總行程,，開距，超行程,，過沖行程,，反彈幅值。
（6）電流：分,、合閘線圈的分,、合閘電流值、電流波形圖,。
（7）動作電壓：機內提供DC 30～250V/20A數字可調斷路器動作電源,，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值,。
2,、產品特點
（1）適用于國內外生產的常用型號的SF6開關、GIS組合電器,、真空開關,、油開關的機械特性試驗。
（2）抗干擾能力強,，在500kV變電站旁路母線帶電的情況下,，也能輕松試驗。
（3）直線傳感器,，旋轉傳感器,，安裝方便、簡捷,。
（4）開關動作一次,，得到開關機械特性試驗所有數據及相應的波形圖譜,。
（5）主機可存儲現場試驗數據，機內實時時鐘,，便于存檔保存試驗日期,、時間。
（6）主機大屏幕,、寬溫度,、直透視、背景光液晶,、全中文顯示所有數據及圖譜,，液晶對比度電子調節、斷電記憶,。
（7）中文菜單操作,，使用方便。儀器內置打印機,，隨時快速打印所有數據及圖譜,。
技術指標
1、使用環境
輸入電源：AC 220V±10%,、50Hz±10% 大氣壓力：86～106kpa
環境溫度：-10～40℃ 環境濕度：≤80%RH
2,、安全性能
絕緣電阻：＞2MΩ
介電強度：電源對機殼工頻1.5kV耐壓1分鐘，無閃絡與飛弧,。
3,、基本參數
（1）時間：量程：4000.0ms 分辨率：0.1ms
誤差：①100ms以內 0.1ms±1個字
②100ms以上 0.1% ±1個字
③同期
（2）速度：量程：20.00m/s 分辨率：0.01m/s
誤差：①0-2m/s以內 ±0.1m/s±1個字
②100ms以上 ±0.2m/s±1個字
（3）行程：真空斷路器：量程：50.0mm 分辨率：0.1mm 誤差：1%±1個字
SF6斷路器：量程：300.0mm 分辨率：1mm 誤差：1%±1個字
少油斷路器：量程：600.0mm 分辨率：1mm 誤差：1%±1個字
4、電 流：量程：20.00A 分辨率：0.01A
5,、輸出電源：DC 30～250V數字可調/20A（瞬時工作）
友情提醒：購置儀器要選直接生產商的產品,，產品質量及售后服務有保證！產品咨詢：0514-88988010
TPGKC-E 高壓開關動特性測試儀是參照電力行業標準DL/T846.3-2004《高電壓測試設備通用技術條件》第3部分：高壓開關綜合測試儀為設計依據,，為各類斷路器動態分析提供了方便,。該斷路器特性測試儀可準確測量油開關、真空開關,、六氟化硫開關,、GIS組合電器等設備的機械動特性參數。該儀器可存儲現場試驗數據,，機內實時時鐘,，便于存檔保存試驗日期,、時間,。
功能特點
1、產品性能
（1）時間：12個斷口的固有分,、合閘時間,，同相同期、相間同期,。
（2）重合閘：每斷口的合－分,，分－合,，分－合－分過程時間：一分時間、一合時間,、二合時間,、金短時間、無電流時間值,。
（3）彈跳：每斷口的合閘彈跳時間,，彈跳次數，彈跳過程,，彈跳波形,；每斷口的分閘反彈幅值。
（4）速度：剛分,、剛合速度,，Z大速度，時間－行程特性曲線,。
（5）行程：總行程,，開距，超行程,，過沖行程,，反彈幅值。
（6）電流：分,、合閘線圈的分,、合閘電流值、電流波形圖,。
（7）動作電壓：機內提供DC 30～250V/20A數字可調斷路器動作電源,，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值,。
2,、產品特點
（1）適用于國內外生產的常用型號的SF6開關、GIS組合電器,、真空開關,、油開關的機械特性試驗。
（2）抗干擾能力強,，在500kV變電站旁路母線帶電的情況下,，也能輕松試驗。
（3）直線傳感器,，旋轉傳感器,，安裝方便、簡捷,。
（4）開關動作一次,，得到開關機械特性試驗所有數據及相應的波形圖譜,。
（5）主機可存儲現場試驗數據，機內實時時鐘,，便于存檔保存試驗日期,、時間。
（6）主機大屏幕,、寬溫度,、直透視、背景光液晶,、全中文顯示所有數據及圖譜,，液晶對比度電子調節、斷電記憶,。
（7）中文菜單操作,，使用方便。儀器內置打印機,，隨時快速打印所有數據及圖譜,。
技術指標
1、使用環境
輸入電源：AC 220V±10%,、50Hz±10% 大氣壓力：86～106kpa
環境溫度：-10～40℃ 環境濕度：≤80%RH
2,、安全性能
絕緣電阻：＞2MΩ
介電強度：電源對機殼工頻1.5kV耐壓1分鐘，無閃絡與飛弧,。
3,、基本參數
（1）時間：量程：4000.0ms 分辨率：0.1ms
誤差：①100ms以內 0.1ms±1個字
②100ms以上 0.1% ±1個字
③同期
（2）速度：量程：20.00m/s 分辨率：0.01m/s
誤差：①0-2m/s以內 ±0.1m/s±1個字
②100ms以上 ±0.2m/s±1個字
（3）行程：真空斷路器：量程：50.0mm 分辨率：0.1mm 誤差：1%±1個字
SF6斷路器：量程：300.0mm 分辨率：1mm 誤差：1%±1個字
少油斷路器：量程：600.0mm 分辨率：1mm 誤差：1%±1個字
4、電 流：量程：20.00A 分辨率：0.01A
5,、輸出電源：DC 30～250V數字可調/20A（瞬時工作）
友情提醒：購置儀器要選直接生產商的產品,，產品質量及售后服務有保證！產品咨詢：0514-88988010
