產品簡介

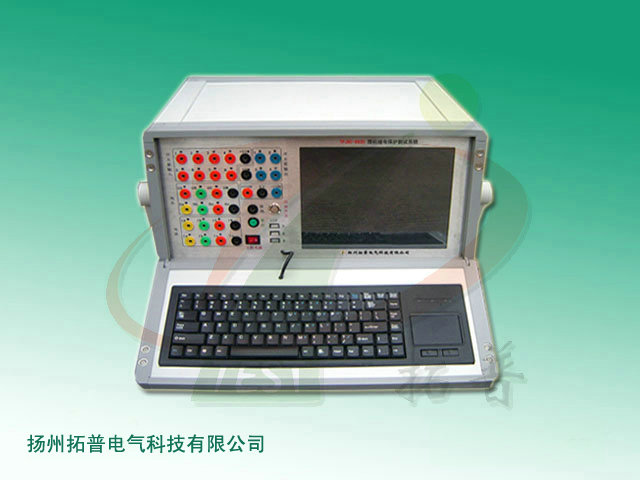

TPJBC-6630 微機繼電保護測試系統是拓普電氣根據廣大用戶的實際需要而專業研發的計算機型繼電保護測試系統,。該儀器運用了現代微電子技術和電力電子技術,，采用了TFT10.4寸液晶顯示屏和高性能的嵌入式工控機，運行Windows XP操作系統,，配備超薄工業計算機鍵盤鼠標,。采用DSP和開關放大器技術，單機獨立運行功能強大,。
TPJBC-6630微機繼電保護測試系統既可對各種傳統的繼電器及保護裝置進行試驗,，也可對各種現代的微機保護進行試驗，特別是對變壓器差動保護和備自投裝置,，試驗更加方便,。該微機繼電保護測試儀可同時輸出標準的六相電流與六相電壓，電流30A/相,，電壓125V/相,，六相電流并聯可達180A。
功能特點
1,、該微機繼電保護測試系統可同時輸出標準的六相電流與六相電壓,，既可兼容傳統的繼電器及保護裝置試驗，也可方便的進行變壓器差動試驗和備自投試驗,。
2,、該產品達到電力行業標準DL/T624-1997《繼電保護微機型試驗裝置技術條件》的技術要求。
3,、單機獨立運行,，內置工控機，主頻300-600MHz,，內存512M,，硬盤4-12G，運行WindowsXP操作系統,。
4,、主控扳采用DSP+FPGA結構，16位DAC輸出,，對基波可產生每周2000點的高密度正弦波,，改善了波形的質量，提高了測試儀的精度,。
5,、功放采用高保真線性功放，既保證了小電流的精度，又保證了大電流的穩定,。
6,、采用拉絲不銹鋼面板，配備超薄工業計算機鍵盤鼠標,，通過鍵盤和鼠標就可以像使用普通PC機一樣完成各項操作,。
7、儀器帶有3個USB通訊接口,，可連接筆記本電腦運行,，筆記本電腦與工控機使用同一套軟件，無需重新學習操作方法,。
8,、具備GPS同步試驗功能，裝置可內置GPS同步卡（選配）通過RS232口與PC機相連,，實現兩臺儀器進行異地同步對調試驗,。
9、配有獨立專用直流輔助電壓源,，輸出電壓分別為110V（1A）,，220V（0.6A），以提供給需要直流工作電源的繼電器或保護裝置使用,。
10,、完善的自我保護功能，散熱結構設計合理,，硬件保護措施可靠完善,，具有故障自我診斷以及輸出閉鎖等功能。
11,、具有軟件自校準功能,，無需打開機箱通過調整電位器來校準精度，從而提高了精度的穩定性,。
技術參數
1,、交流電流源：
幅值范圍：6×（0-30A） 精度：0.2%
六相電流并聯輸出大值：180A
相電流長期允許工作值：10A
功 率：300VA/相
六相并聯大功率：900VA
六相并聯大輸出時允許工作時間：10s
頻率范圍：0-1000Hz 精度：0.001Hz
諧波次數：2-20次 相位：0-360° 精度：0.1°
2,、交流電壓源：
幅值范圍：6×（0-125V） 精度：0.2%
線電壓范圍：0-250V
相電壓/線電壓輸出功率：70VA/100VA
頻率范圍：0-1000Hz 精度：0.001Hz
諧波次數：2-20次
3,、直流電流源：
幅值：20A/相 功率：300VA/相 精度：0.5%
4、直流電壓源：
相電壓輸出幅值：0-±150V 精度：0.5%
線電壓輸出幅值：0-±300V
相電壓/線電壓輸出功率：90VA/180VA
5,、開關量端子：
開關量輸入端子：8對
空 接 點：1-20mA,，110V 裝置內部有源
電位翻轉：0-6VDC為低電平
15-250VDC為高電平
開關量輸出端子：4對，空接點,，遮斷容量：110V/2A,，220V/1A
6、時間測量范圍：
測量范圍：1ms-9999s 精度：1ms
7、工作電源：AC220V±10% 50Hz 10A
友情提醒：購置儀器要選直接生產商的產品,，產品質量及售后服務有保證,！產品咨詢：0514-88988010
