產品簡介

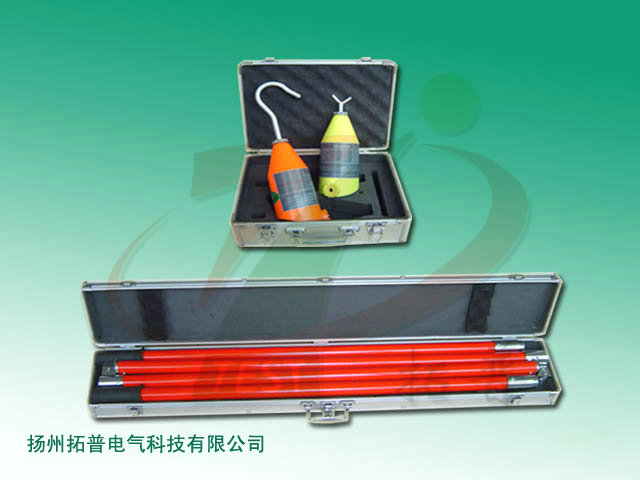

TPWHX-D高壓無線核相器的設計可達到核對電網的結構,，對于三相連接的線路能確認不同導線的相對相位,。在兩個測量組件之間無任何電氣上的連接，這樣可使測量裝置的應用非常靈活和安全,。高壓無線核相器包括兩個在電氣上互不相連的組件,，裝置上裝有的電極可與被測導線相連，一只橙色的發射器,，其電極的形狀為鉤形,，以便掛到導線上，另外一只黃色的為接收器,，其電極的形狀為丫形,，便于接觸導線,，這些電極均作為發射，與接收信號的天線之用,，發射器與接收器的端部均應與絕緣操作桿相接,，
產品原理
1、發射器檢測被測導線有無電壓,，發射器能作為一只驗電器,，對帶電的導線將發出間斷的聲光指示。一旦驗電完成(過5-10 秒),，發射器自動轉入相位測量,，發射器向接收器始終發射一種相位特性的無線電頻率信號，在此情況下,，線路同時也做天線使用,，持續的燈光顯示表明發射器即按此順序正常工作。
2,、接收器僅有一個目的,，即同相測量，同時發射器也在工作,。為了：1) 保證導線上有電壓; 2) 接收從發射器來的無線電頻率信號; 3) 將測得的相位與接收到的相位特性信號進行實時比較; 4) 同相時接收器會送出一持續的強光和聲信號;異相時,，接收器送出一弱光信號，它僅表明接收器所接觸的那根導線有電壓,。
技術參數
1,、使用范圍：6～35kV
2、試品狀態：線路或設備帶電部分
3,、離地高度：小于10米
4,、發射器之間最大距離：小于20米
5、設備工作頻率：1.2GHZ
伸縮性絕緣桿由環氧樹脂構成,，絕緣桿指定專業廠生產，其性能指標完全符合國標GB113398和IEC60855要求,。
友情提醒：購置儀器要選直接生產商的產品,，產品質量及售后服務有保證！產品咨詢：0514-88988010
