- 高壓核相儀器
){kind=small}
產品概述

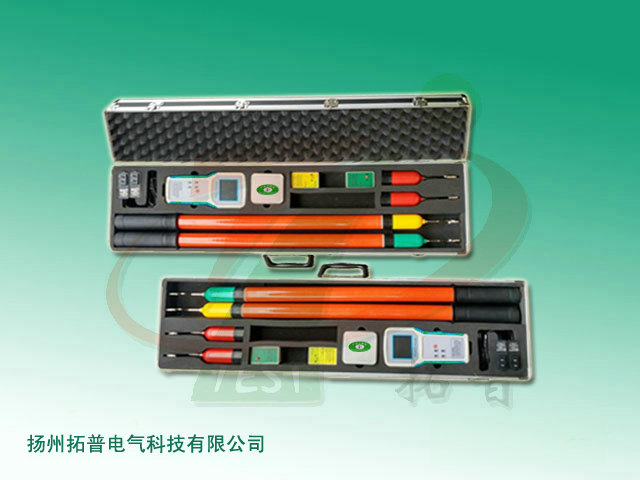

TPWHX-G 衛星授時遠程無線高壓核相器采用GPS授時技術,，主要用于遠距離（相距300m～800km）核對高壓相位是否同相，相序顏色是否標注正確,。也可用于近距離并網或環網核相,。儀器適合1V～220KV輸電線路帶電作業和二次側帶電作業，具有高壓驗電功能,。
TPWHX-G衛星授時遠程無線高壓核相器采用無線傳輸技術,，操作安全可靠，使用方便,，克服了有線核相器的諸多缺點。該無線高壓核相儀兩臺（或多臺）儀器可以相隔幾百公里核相,。
工作原理
儀器發射器可以判斷線路是否帶電,，測量線路相位和頻率，并將測量數據發送給主機,，主機由GPS授時后同時測量,，計算兩臺主機相位差值即為兩線路相位差值，判斷兩線路同異相,。
儀器測量原理的核心是兩主機同步測量的時間差異,，采用GPS授時將兩主機的時間同步，其同步差異小于10納秒,。由此引入的相位誤差小于0.1度,。
技術參數
1、相位差準確度：誤差≤5°
2,、頻率準確度：±0.1Hz
3,、電壓測量范圍：1V～220kV
4、發射器和接收主機的最大傳輸視距約100米
5,、結果判斷（同相,、異相）采用A級標準，相位差≥30°為異相，相位差＜30°為同相
6,、兩GPS主機測量距離為300米～800千米
7,、根據GPS信號強弱自動切換GPS模式和授時模式
8、真人語音提示測量結果和操作步驟
9,、302*240彩屏同時顯示線路相位差,、頻率、失量圖,、電池電量,、測量時間、經緯度,、衛星數量,、GPS信號強度等信息
10、無操作1小時自動關機
11,、發射器和接收器均內置可充電鋰電池,，且電池可拆卸更換
12、主機電池容量為2500mAH,，發射器電池容量為350mAH
13,、高壓測量時泄漏電流＜10μA
14、發射器工作功耗＜0.1W,，接收主機工作功耗＜0.3W
15,、工作環境：溫度：-35℃～+45℃、濕度：≤95%RH
16,、儲存環境：溫度：-40℃～+55℃,、濕度：≤95%RH
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證,！產品咨詢：0514-88988010
