產品簡介

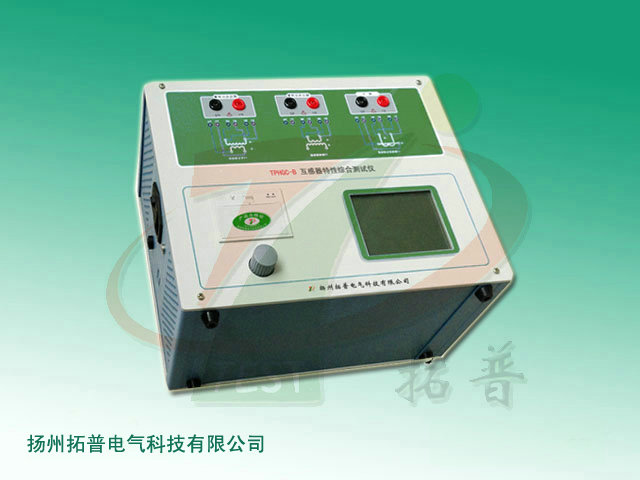

TPHGC-B 全自動互感器特性綜合測試儀是一款專門為測試互感器：伏安特性,、變比、極性,、二次繞組電阻,、負荷、角差,、比差等參數而設計的多功能現場試驗儀器,。該互感器測試儀基于變頻法測試CT/PT伏安特性曲線和10%誤差曲線，輸出僅180V的交流電壓和12A的交流電流,，卻能應對拐點高達30kV的CT測試,。
該儀器可將實驗結果快速顯示出來，支持?jǐn)?shù)據保存和現場打印,，省去手動調壓,、人工記錄、描曲線等繁瑣勞動,。操作簡單,，攜帶方便,，提高了工作效率，是互感器現場檢測的專業產品,。
功能特點
1,、該互感器測試儀可遵照GB1208-2006（IEC60044-1）、GB16847-1997（IEC60044-6）等不同的標準對CT,、PT進行測試和計算,。
2、采用變頻法測試CT/PT伏安特性曲線和10%誤差曲線,，輸出僅180V的交流電壓和12A的交流電流,，可應對拐點高達30kV的CT測試。
3,、功能全面,，可用于各種型號CT、PT的勵磁,、變比,、相位、極性,、二次繞組電阻,、負荷、比差以及角差等穩態或暫態特性測試,。
4,、自動給出拐點電壓/電流、10%誤差曲線,、5%誤差曲線,、準確限值系數（ALF）、儀表保安系數（FS）,、二次時間常數（Ts）,、剩磁系數（Kr）、準確級,、飽和和不飽和電感等參數,。
5、該儀器操作界面友好美觀,，全中文圖形界面,，5.7寸圖形透反式LCD，陽光下可視,。
6,、儀器采用旋轉光電鼠標操作,，操作簡單,，快捷方便,，易掌握。
7,、裝置可存儲測試數據,，掉電不丟失。
8,、面板自帶打印機,，可自動打印生成的試驗報告。
9,、測試十分方便,，除了負荷測試外，其他各項測試都是基于同一接線,。
10,、該設備便于攜帶，裝置重量小于9Kg,。
測試功能
1,、勵磁特性試驗。
2,、變比試驗,。
3、相位和極性試驗,。
4,、CT各種一次電流及各種負荷時的比差、角差測量,。
5,、CT二次繞組電阻測量。
6,、CT二次回路負荷測量,。
7、CT暫態特性測試與分析,。
8,、測量校核各種型號的CT、PT,，包括保護CT,、計量CT、TP級暫態CT,、勵磁飽和電壓達到30kV的CT,、變壓器套管CT、各電壓級PT等,。
9,、拐點電壓/電流,、10%（5%）誤差曲線、準確限值系數,、儀表保安系數,、二次時間常數、剩磁系數,、準確級,、飽和和不飽和電感等CT、PT參數的測量,。
技術參數
1,、工作電源：AC 220V±20%、50Hz
2,、輸出電壓：0～180V（RMS）
3,、輸出電流：0～12A（RMS）、峰值36A
4,、CT變比測量范圍：1～30000
5,、PT變比測量范圍：1～30000
6、電壓測量：準確度：±0.2%
7,、變比測量：準確度：±0.2%
8,、相位測量：準確度：±5’、分辨率：0.5’
9,、二次繞組電阻測量范圍：0～300Ω,、分辨率：0.2mΩ、精度：0.5%±2mΩ
10,、交流負載測量：0～300VA,、精度：0.5%±0.02VA
11、工作條件：溫度：-10℃～50℃,、濕度：≤90%
友情提醒：購置儀器要選直接生產商的產品,，產品質量及售后服務有保證！產品咨詢：0514-88988010
