- 變壓器容量特性測試儀
){kind=small}

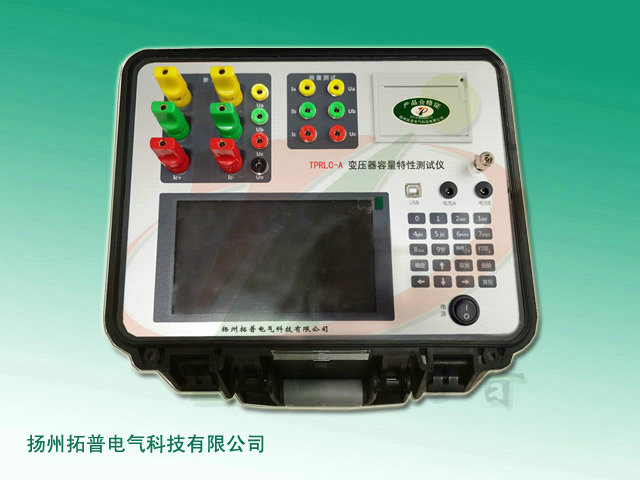

名稱：變壓器容量測試儀
型 號：TPRLC-A
TPRLC-A 變壓器容量測試儀是專門用于檢測變壓器容量、特性參數的高精密儀器,。本產品應用彩色液晶顯示屏,，中文顯示，簡便快捷的菜單式操作,，人機界面友好。儀器內部自帶高效能可充電電池，無需外接電源即可工作,。
詳細介紹
產品概述
隨著《GB20052-2020 電力變壓器能效限定值及能效等級》的頒布實施，低碳減排工作在電力變壓器領域如火如荼的開展,。電力變壓器能效等級的判定和核查工作,，在各環節逐漸展開。市場上急需要一款方便易用的便攜類儀器,，可以快速測定電力變壓器的能耗等級,。
TPRLC-A 變壓器容量測試儀為多功能測量?jī)x器，相當于往常兩種測試儀器：即有源變壓器容量測試儀+變壓器特性參數測試儀,。它可對多種變壓器的容量,、能效等級、空載損耗,、空載電流,、負載損耗,、阻抗電壓等一系列工頻參數進行精密測量。并對各項指標進行了補償校正,，確保各項數據的準確,。
本產品采用彩色液晶屏顯示，具有體積小,、重量輕,、測量準確度高、穩定性好,、操作簡單等特點,。可取代以往利用多表法測量變壓器損耗和容量的方法,，接線更簡單,，測試、記錄更方便,，使您的工作效率得到了大幅度的提升,。
功能特點
1、支持《GB20052-2020 電力變壓器能效限定值及能效等級》,。根據測試結果中的空載,、負載損耗，可以判斷,，包含但不限于“S20,、SBH21、S22,、SBH25”,、“SCBH17、SCB18,、SCBH19”等油浸式,、干式變壓器能效代號。
2,、結合外配電源,、調壓、升壓升流等設備,，可測量各種變壓器的空載電流,、空載損耗、阻抗電壓,、負載損耗等特性數據,。
3、所有測試結果均自動進行了相關校正。您只需輸入相關參數（如溫度,、空載校正系數等）,，儀器即可自動進行諸如：波形畸形校正、溫度校正,、非額定電壓校正,、非額定電流校正等多種校正，使測試結果準確度更高,。
4,、變壓器特性測量中，電壓z大量程可達750V,，電流z大量程達100A,，且內部配有保護電路。測量時不用切換檔位既可保證測量精度,，更不用擔心因檔位選錯而燒壞儀器,。
5、可現場測量各種單（選配）三相配變,、電變變壓器容量,，無需另配電源，檢測更方便,、更快捷,。
6、變壓器特性測試時,，電壓,、電流量程均可以非常靈活、簡便的進行擴展,，只需簡單的通過外接電壓互感器,、電流互感器即可，大大加寬了儀器的測試范圍
7,、彩色大屏幕、高亮度液晶顯示,，全中文菜單及操作提示,，實現了非常友好的人機對話界面；支持中文輸入,。
隨著《GB20052-2020 電力變壓器能效限定值及能效等級》的頒布實施，低碳減排工作在電力變壓器領域如火如荼的開展,。電力變壓器能效等級的判定和核查工作,，在各環節逐漸展開。市場上急需要一款方便易用的便攜類儀器,，可以快速測定電力變壓器的能耗等級,。
TPRLC-A 變壓器容量測試儀為多功能測量?jī)x器，相當于往常兩種測試儀器：即有源變壓器容量測試儀+變壓器特性參數測試儀,。它可對多種變壓器的容量,、能效等級、空載損耗,、空載電流,、負載損耗,、阻抗電壓等一系列工頻參數進行精密測量。并對各項指標進行了補償校正,，確保各項數據的準確,。
本產品采用彩色液晶屏顯示，具有體積小,、重量輕,、測量準確度高、穩定性好,、操作簡單等特點,。可取代以往利用多表法測量變壓器損耗和容量的方法,，接線更簡單,，測試、記錄更方便,，使您的工作效率得到了大幅度的提升,。
功能特點
1、支持《GB20052-2020 電力變壓器能效限定值及能效等級》,。根據測試結果中的空載,、負載損耗，可以判斷,，包含但不限于“S20,、SBH21、S22,、SBH25”,、“SCBH17、SCB18,、SCBH19”等油浸式,、干式變壓器能效代號。
2,、結合外配電源,、調壓、升壓升流等設備,，可測量各種變壓器的空載電流,、空載損耗、阻抗電壓,、負載損耗等特性數據,。
3、所有測試結果均自動進行了相關校正。您只需輸入相關參數（如溫度,、空載校正系數等）,，儀器即可自動進行諸如：波形畸形校正、溫度校正,、非額定電壓校正,、非額定電流校正等多種校正，使測試結果準確度更高,。
4,、變壓器特性測量中，電壓z大量程可達750V,，電流z大量程達100A,，且內部配有保護電路。測量時不用切換檔位既可保證測量精度,，更不用擔心因檔位選錯而燒壞儀器,。
5、可現場測量各種單（選配）三相配變,、電變變壓器容量,，無需另配電源，檢測更方便,、更快捷,。
6、變壓器特性測試時,，電壓,、電流量程均可以非常靈活、簡便的進行擴展,，只需簡單的通過外接電壓互感器,、電流互感器即可，大大加寬了儀器的測試范圍
7,、彩色大屏幕、高亮度液晶顯示,，全中文菜單及操作提示,，實現了非常友好的人機對話界面；支持中文輸入,。
技術指標
1,、內置電源輸出范圍：
電壓：0～10V
電流：0～10A
2、特性測試電源輸入范圍：
電壓：0～750V
電流：0～100A
3,、測試準確度：
電壓真有效值,、電流真有效值：±0.2%FS；電壓平均有效值：±0.5%FS
功率：±0.5%（CosΦ＞0.1），±1.0%（0.02＜CosΦ＜0.1）
4,、工作溫度：-20℃～+60℃
5,、充電器電源要求：市電 AC160V～265V
6、絕緣度：容量測試,、電壓,、電流輸入點對機殼的絕緣電阻≥100MΩ。
充電電源輸入對機殼之間承受工頻2kV（有效值）,，測試時長1分鐘,。
友情提醒：購置電力變壓器檢測設備要選直接生產商的產品，產品質量及售后服務有保證,！產品咨詢：0514-88988010
1,、內置電源輸出范圍：
電壓：0～10V
電流：0～10A
2、特性測試電源輸入范圍：
電壓：0～750V
電流：0～100A
3,、測試準確度：
電壓真有效值,、電流真有效值：±0.2%FS；電壓平均有效值：±0.5%FS
功率：±0.5%（CosΦ＞0.1），±1.0%（0.02＜CosΦ＜0.1）
4,、工作溫度：-20℃～+60℃
5,、充電器電源要求：市電 AC160V～265V
6、絕緣度：容量測試,、電壓,、電流輸入點對機殼的絕緣電阻≥100MΩ。
充電電源輸入對機殼之間承受工頻2kV（有效值）,，測試時長1分鐘,。
友情提醒：購置電力變壓器檢測設備要選直接生產商的產品，產品質量及售后服務有保證,！產品咨詢：0514-88988010
