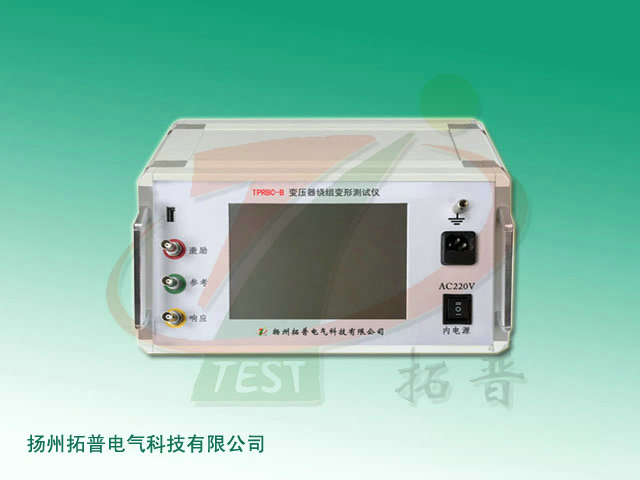

- 變壓器繞組變形測試儀
){kind=small}
產品簡介
電力變壓器設計制造完成后,，其內部結構和各項參數基本保持不變,，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器,，其三相頻域響應曲線耦合程度基本一致,。當變壓器在試驗過程中出現匝間,、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位,，在運輸過程中發生碰撞造成線圈相對移位,，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化,，根據頻域響應曲線即可判斷變壓器繞組的變形程度,。
基于以上思想的檢測技術，拓普電氣研發生產了TPRBC-B型變壓器繞組變形測試儀,，該儀器可準確繪制各相頻域響應曲線,，通過測量曲線的橫向、縱向?qū)Ρ?，可?zhǔn)確的判斷變壓器的變形程度,。
該變壓器繞組變形測試儀（頻響儀）符合DL/T 911-2004《電力變壓器繞組變形的頻率響應分析法》標準。
功能特點
1,、該變壓器繞組變形測試儀采用8寸彩色觸摸屏操作,。
2、該儀器采用雙電源供電：市電AC220V±10%,，內電源6V5AH蓄電池,。
3、該儀器運用DDS掃頻技術,。
4,、設備采用高速、高集成化微處理器設計,。
5,、設備運用雙通道16位AD采樣。
6,、設備輸出正弦波幅值可通過軟件設置,。
7、儀器z多可保存120組測量數據,，供隨時查閱或上傳至PC機,。
8,、具有大的上位機軟件,，可進行曲線分析、打印和生成word文檔,。
9,、配備USB 2.0接口，支持?jǐn)?shù)據上傳和聯機測試,。
技術參數
1,、設置6種不同的掃描方式：
線性 1K～1000KHz_1.0 步進 1KHz 1000點
線性 1K～1000KHz_0.5 步進 0.5KHz 2000點
線性 1K～2000KHz_1.0 步進 1KHz 2000點
線性 1K～2000KHz_0.5 步進 0.5KHz 4000點
分段 100Hz～1000KHz 1440點
分段 100Hz～2000KHz 2440點
2、測量范圍：（-100dB）～（+20dB）
3、測量精度：0.1dB
4,、掃描頻率精度：0.01%
5,、信號輸入阻抗：1MΩ
6、信號輸出阻抗：50Ω
7,、同相測試重復率：99.5%
友情提醒：購置儀器要選直接生產商的產品,，產品質量及售后服務有保證！產品咨詢：0514-88988010
