- 變壓器能效等級測試儀
){kind=small}
儀器概述

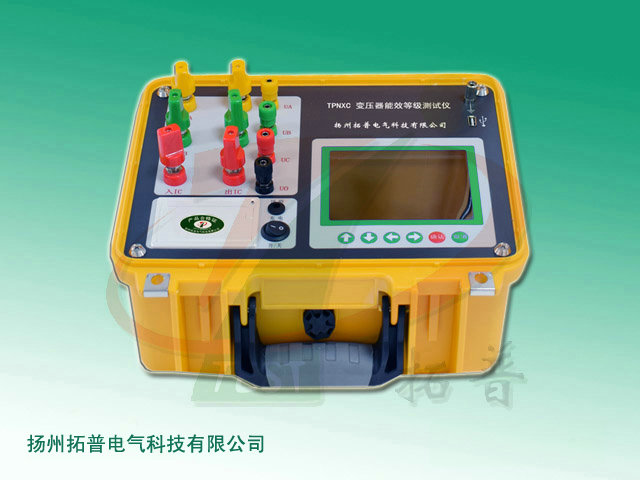

TPNXC 變壓器能效等級測試儀設計用于配電變壓器能效等級的檢測，并具有配電電力變壓器容量測試,、變壓器空載及短路損耗測量功能,，并具有諧波分析功能，方便對現場電網質量的分析,。該儀器電路設計精巧,，思路獨特，儀器內部采用六路同步交流采樣及數字信號處理技術,，解決了低功率因數測量及多路信號在市電條件下同步測量和計算的難題,。同時儀器測量引入了必要的校正（如：電壓校正、電流校正,、溫度校正,、頻率校正）,，從而使其性能更優，功能更強,，體積小,，重量輕，操作簡單方便,，數據準確可靠,，可取代傳統儀表的測試方法，可顯示并記錄用戶關心的所有測量數據,，可作為現場高精度交流指示儀表使用,。儀器使用大容量鋰電池供電，以保證儀器的長時間使用,，提高工作效率,，減輕勞動強度。
隨著節能配電變壓器的推廣,，對于配變能效等級的測量與判斷越來越重要，本儀器具有獨特的能效等級判斷功能,，可針對配變的能效等級進行準確的判斷與劃分,。
功能特點
1、能效等級測量
該儀器可對10kV配電變壓器的能效等級進行準確的測量與判斷,，并且對應能效等級,，油浸式變壓器損耗可測量到S22（電工鋼帶）和SH25（非晶合金）；干式變壓器損耗可測量到SCB18（電工鋼帶）和SCBH19（非晶合金）,。
2,、負載損耗的測量
可顯示三相電壓、三相電流,、三相功率,，自動計算出變壓器的阻抗電壓百分比，折算到額定溫度,、額定電流下的負載損耗,，自動判斷出油浸式或干式配電變壓器的鐵芯型號，測試過程中具有報警自適應提示功能,，方便現場用戶使用,。
3、空載損耗的測量
本儀器顯示三相電壓,、三相電流,、三相功率，儀器顯示施加電源波形的畸變率,，自動計算出變壓器的空載電流折算到額定電壓下且進行了波形畸變校正的空載損耗,，并顯示油浸式或干式配電變壓器鐵芯的型號,。
4、單相測量
可用于檢查變壓器單相的缺陷或用于現場無三相電的情況,。儀器可記錄三次單相測量的數據,，并可根據變壓器不同的聯結方式計算出變壓器的空載電流、空載損耗,、阻抗電壓和負載損耗,。
5、零序阻抗測量
零序阻抗的測量適用于高壓側星形接線帶中性點的變壓器,，儀器可記錄零序阻抗,、零序電抗、零序電感,、阻抗角,、零序電阻。
6,、容量測量
儀器內置可充電鋰電池,，本身可輸出三相正弦波逆變電源，輸出電壓自動調節,，具有軟啟,、軟停功能，無需任何外部電源可實現配電變壓器容量的測量和型號的判斷,，同時顯示變壓器阻抗電壓和折算到額定溫度,、額定電流下的負載損耗。
7,、在儀器允許的測量范圍可直接測量,，超出測量范圍可外接電壓、電流互感器,，儀器可設置外接電壓,、電流互感器的變比，直接顯示施加的電壓,、電流的值,。
8、儀器具有諧波分析功能,，可測量多次諧波的含有率及總畸變率,，并帶有原始波形及柱狀圖顯示。
9,、儀器采用大屏幕液晶顯示,，可在同一屏幕顯示三相電壓、三相電流,、三相功率,、三相平均電壓,、平均電流、三相總功率和相關數據,。顯示使用中文菜單,，中文提示，操作簡單,。
10,、交直流兩用：鋰電池供電或者220V交流充電器供電自適應。
11,、智能充電管理,，剩余電量顯示，低電量報警,，背光自動調節,，省電。
12,、不掉電時鐘和日期顯示,；數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測試數據200條,，并且本機存儲可轉存至優盤,；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印,。
13、具有熱敏打印機打印功能,，快速,、無聲。
14,、人機交互界面更加友好：屏幕頂部狀態欄實時顯示優盤插入狀態,，對未連接的設備進行操作時，顯示相應的未連接提示信息,。
15,、本儀器體積小、重量輕,，方便攜帶使用,。
技術參數
1、基本測量精度：（1）電壓,、電流：±（讀數×0.2%+2字）
（2）功率：±（讀數×1.0%+2字）（0.2≤cosφ≤1）
（3）容量：±（讀數×10%+2字）
2,、容量測量范圍：30kVA～65000kVA
3、電壓測量范圍：AC 50V～850V
4,、電流測量范圍：AC 0.5A～100A
5,、工作電源：內置鋰電池供電
6,、充電電壓：AC220V
7、使用環境：環境溫度：-10℃～40℃
相對濕度：10%～85%
友情提醒：購置變壓器試驗設備要選直接生產商的產品,，產品質量及售后服務有保證,！產品咨詢：0514-88988010
