- 變壓器繞組變形測試儀
){kind=small}

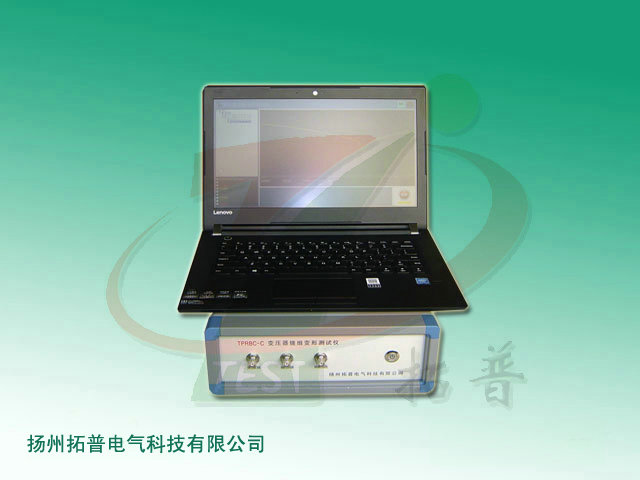

名稱：變壓器繞組變形測試儀
型 號：TPRBC
TPRBC 變壓器繞組變形測試儀和傳統的測量技術相比,，儀器電源部分與測量部分采用一體化設計，操作簡單,、接線方便,、數據準確可靠，可直接顯示您需要的所有測量數據,，無需再進行手工換算,，使您在變壓器繞組變形測量中節約時間，提高工作效率，減輕勞動強度,。變壓器繞組變形試驗通過對檢測變壓器各個繞組的負載阻抗及空載損耗特性,，對檢測結果進行縱向和橫向比較，根據阻抗及損耗特性的變化程度判斷變壓器可能發生的繞組變形,。
詳細介紹
儀器簡介
電力變壓器在運行或者運輸過程中不可避免地要遭受各種故障短路電流的沖擊或者物理撞擊,，在短路電流產生的強大電動力作用下，變壓器繞組可能失去穩定性,，導致局部扭曲、鼓包或移位等繞組變形現象,，這將嚴重影響變壓器的安全運行,。按電力行業標準DL/T 911-2004采用頻率響應分析法測量變壓器的繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性,，并對檢測結果進行縱向或橫向比較,，根據幅頻響應特性的變化程度，判斷變壓器繞組可能發生的變形情況,。
拓普電氣專業制造的TPRBC型變壓器繞組變形測試儀（頻響法）主要用于測試6kV及以上電壓等級電力變壓器及其它特殊用途的變壓器繞組變形情況,。
功能特點
1、采用掃頻法對變壓器繞組特性進行測量,，不對變壓器吊罩,、拆裝的情況下，通過檢測各繞組的幅頻響應特性,，對6kV及以上變壓器,，準確測量繞組的扭曲、鼓包或移位等變形情況,。
2,、該變壓器繞組變形測試儀測量速度快，對單個繞組測量時間2分鐘以內,。
3,、頻率精度非常高，精度高于0.001% ,。
4,、數字化頻率合成，頻率穩定性更高,。
5,、5000V電壓隔離、充分保護測試電腦安全,。
6,、可同時加載9條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況,，給出診斷的參考結論,。
7、分析軟件功能強大,，軟件,、硬件指標滿足DL/T 911-2004標準。
8,、軟件管理人性化,、智能化程度高，設置好參數后,，只需按一個鍵便可完成所有測量工作,。
9、軟件界面簡潔直觀,，分析,、存儲、報告導出,、打印等菜單一目了然,。
軟件特色
1、采用Windows平臺,，兼容Window 2000/Window XP/Windows7/windows8,。
2、采用數據庫保存測試數據,，對測試數據的管理簡潔方便,。
3、可以同時加載9條曲線,，各條曲線相關參數自動計算,，自動診斷繞組的變形情況，給出診斷的參考結論,。
4,、軟件管理功能強大，充分考慮現場使用的需要,，測量數據自動存盤,、自動導出生成Word版測試報告（需安裝相應的Office軟件）或JPG圖片報告，方便用戶出測試報告,。
5,、軟件人性化特點明顯，測量的各種條件多為選擇項,，不用在現場做很多的輸入,，使用更加方便,。
6、軟件智能化程度高,，在輸入,、輸出信號連接好之后，只需要按一個鍵就可以完成所有的測量工作,。
7,、軟件界面簡潔、直觀,、實用,。
技術指標
1、測量速度：單相繞組1分鐘～2分鐘
2,、輸出電壓：Vpp-25V測試過程中自動調整
3,、輸出阻抗：50Ω
4、輸入阻抗：1MΩ（響應通道內置50Ω匹配電阻）
5,、掃頻范圍：10Hz～2MHz
6、頻率精度：0.001%
7,、掃頻方式：線性或?qū)?shù),，掃頻間隔和點數可任意設置
8、曲線顯示：幅頻曲線
9,、測量動態范圍寬：-120dB～20dB
10,、供電電壓：AC220V±10%
11、主機重量：3.6kg
12,、主機體積：272mm*258mm*95mm
友情提醒：購置變壓器檢測儀器要選直接生產商的產品,，產品質量及售后服務有保證！
承裝（修,、試）電力設施常規試驗儀器如下：（2017年12月新標準）
直流高壓發生器,、工頻耐壓試驗裝置、變頻串聯諧振試驗成套裝置,、局部放電成套裝置,、感應耐壓試驗裝置、高壓介質損耗測試儀（高壓介質損耗測試裝置）,、回路電阻測試儀,、三相繼電保護測試儀、互感器伏安特性測試儀,、接地電阻測試儀,、電容電感測試儀、精密電流互感器,、精密電壓互感器,、接地導通測試儀,、變壓器直流電阻測試儀、變壓器變比測試儀,、,、有載分接開關測試儀、斷路器特性測試儀,、氧化鋅避雷器阻性電流測試儀,、輸電線路參數測試儀、大電流試驗成套裝置,、在線電流監測電流表校驗儀,、雷擊計數器校驗儀、絕緣電阻測試儀,、SF6檢漏儀,、SF6氣體微水測試儀、SF6氣體密度校驗儀,、絕緣油顆粒度測試儀,、絕緣油色譜儀、絕緣油閉口閃點儀,、絕緣油微水儀,、絕緣油酸值測定儀、絕緣油PH測定儀,、絕緣油自動介質損耗測量儀,、絕緣油介電強度測試儀、兆歐表,、直流穩壓穩流電源,、電流互感器二次回路負載測試儀、三相調壓器,、數字式雙鉗相位伏安表等,。
