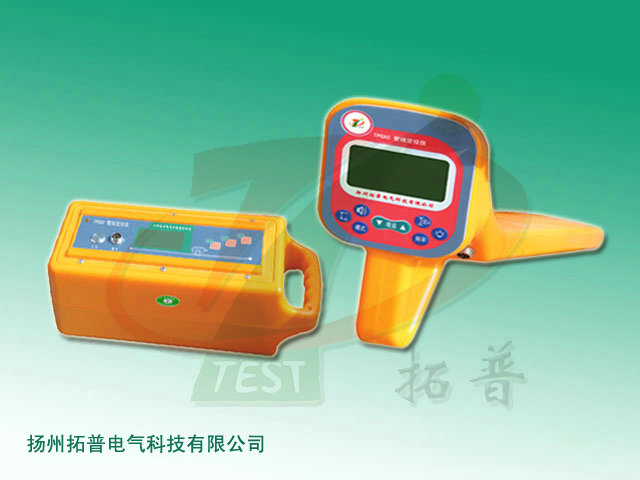

- 管線定位儀
){kind=small}
設備簡介
TPGXC 管線定位儀主要適用于電纜對地絕緣故障的快速準確定位,，（帶電）路徑查找，深度定位,。該管線定位儀以電磁感應法為基礎加以通訊原理的應用設計而成,。在使用上包含了更多人性化的設計，通過大屏液晶顯示信號強弱,，條柵,、箭頭及聲音提示使得操作者很容易判斷電纜地下位置及故障點。一人即可完成全部操作,。
該管線定位儀既可用于查找電纜（帶電或不帶電）路徑,，又可用于尋找直埋電纜故障,。可以完成過去幾套儀器才可完成的任務,。
TPGXC管線定位儀改變了傳統的電纜故障定位概念,，不需高壓試驗裝置，不需使用交流電源,，不需分析波形,，接線簡單明了，使用方法一學即會,。以前我們查找電纜路徑,，必須將電纜停電測試，而有些運行電纜不可能停電,，使用該儀器可輕松解決帶電電纜路徑的查找問題,，可以直接查找50Hz帶電電纜的路徑。
功能特點
1,、全數字式定位儀,，顯示清晰，定位可靠,。
2,、便攜輕巧、使用方便,、查找快捷,。
3、儀器內置充電電池,，測試時不需市電,。
4、具有電纜埋深顯示,、電流顯示,。
5、大屏液晶圖形顯示,、測試中不需耳機,。
6、內置歐姆表可測量電纜環路電阻,。
7、具有電纜定位和故障查找兩種功能,。
8,、可以找到高達2MΩ的對地絕緣故障。
9,、具有背光功能適應夜間操作,。
技術指標
一,、接收機
1、工作頻率：低頻,、射頻
2,、天線模式：波谷法（豎直線圈）、波峰法（水平線圈）
3,、聲音指示：隨信號強度變化的調頻音調
4,、電流指示：顯示被測電纜的有效電流值（單位：mA）
5、工作溫度：-10℃～+55℃
6,、電池型號：6節二號堿性電池
7,、電量指示：圖形顯示
8、電池壽命：連續工作＞8小時：間斷工作＞16小時
9,、尺寸大?。?0×20×11cm
10、重 量：3kg（帶電池）
11,、信號強度表示：梯形圖,、數字量程0～999
12、增益控制：手動調節,、動態范圍為100db
13,、探測深度：Z大探深不小于5m
14、探測距離：直連法時絕緣良好的電纜可達15km
15,、深度測量：按深度鍵 三位數字顯示,，Z大可測深達2.5m
16、精 度：低頻：±（1～5）%≤2.5m,、射頻：±（5～12）%≤2.5m
取決于現場環境,、非同心線的形狀、鄰近管線的數目以及土壤的返回電流,。
二,、發射機
1、工作頻率：低頻,、射頻
2,、工作模式：直連法、耦合法,、感應法
3,、匹配負載：5Ω～3000Ω
4、阻抗顯示：五位數字
5,、過熱過流：自動保護
6,、功率輸出：低檔、中檔、高檔
7,、電池類型：8節一號堿性電池
8,、電池壽命：連續工作4小時至8小時取決于使用時的頻率、輸出功率
間斷工作6小時至10小時取決于使用時的頻率,、輸出功率
9,、工作溫度：-10℃～55℃
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證,！產品咨詢：0514-88988010
