- 絕緣電阻測試儀器
){kind=small}
儀器概述 型號 測試電壓 電壓準確度 短路電流 GM-5kV 0～0.25,、0.5,、1,、2.5,、5kV ±（5%+10V） >5mA GM-10kV 0.5,、1,、2.5、5,、10kV ±（5%+10V） >5mA GM-15kV 1,、2.5、5,、10,、15kV ±（5%+10V） >5mA GM-20kV 0.5、1,、2.5,、5、10,、20kV ±（5%+10V） >5mA 量程（限壓） 電阻測量范圍 準確度 20MΩ/500V 0.01～19.99 MΩ ±(5%+5字) 200MΩ/1000V 5.0～199.9 MΩ ±(5%+5字) 2GΩ 0.05～1.999 GΩ ±(5%+5字) 20GΩ 0.5～19.99 GΩ ±(5%+5字) 200GΩ 5.0～199.9GΩ ±(10%+10字) 2000GΩ 50～1999 GΩ ±(20%+10字)

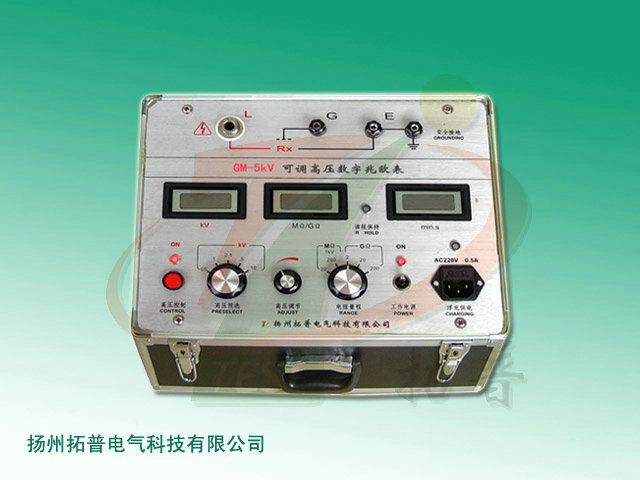

GM系列可調高壓數字兆歐表測試電壓高,，功率大，被測量對象往往又帶有工頻泄漏或感應上高壓干擾電能，因此為了人身安全，使用該儀器一定要先接好安全接地線,！
該儀表在高壓?jiǎn)?dòng)后，請不要采用人工放電方式檢查儀表,，在測試完畢后也應等待儀表自動放電使電壓表回零后才進行例行安全需要的人工放電,！因?yàn)槎搪贩烹姷膹?qiáng)烈電脈沖波有損被測對象的絕緣壽命,，如果脈沖竄入儀表,，也有損儀表內的集成電路！
該儀表是為了解決高壓變電站、發電廠現場強干擾下對大型高壓變壓器,、電機電器、遠程電力電纜或埋設電纜等電氣絕緣電阻特性的測試而設計研制,。它亦可用于廣泛領域的電氣絕緣電阻特性測量,。
產品特點
1、具有強力抗電場感應干擾能力,，達到2mA(50Hz)，已知適應500kV變電站現場不拆線測量500kV大型變壓器的絕緣電阻參數,。
2,、測試電源的短路電流＞5mA,，達15mA,。適應大容量,、大電感的測試,。
3,、電阻測量范圍寬廣,，從0.5MΩ～2000GΩ。讀數準確,、分辨力高,。
4,、測試電源的電壓范圍寬廣，可選擇0.25,、0.5,、1、2.5,、5,、10、15kV,，也可從0V平滑調起連續調節到需要的電壓。
5,、具有計時報時功能，提醒使用者記錄,，分析被測量對象的吸收比和極化指數,。
工作原理
GM系列可調高壓數字兆歐表采用相當于傳統搖表的流比計法測量絕緣電阻，它以雙積分?jǐn)?shù)字電壓表的除法功能進行歐姆—數字轉換。測試電壓0-5-10-15-20kV是由帶反饋的它激式直流電壓變換器電路產生,。
技術指標
1,、產品規格
2,、量程與準確度
GΩ量程定標電壓為2.5kV。
注：1999GΩ量程為參考量程,，用于相對濕度小于70％的干燥環境使用,。
3、抗電場干擾能力：2mA(50Hz)
4,、報時,、報警功能：秒表顯示最大值為19分59秒。20分鐘一循環,。聲響報點為15秒,、60秒、每分鐘,。到點報短促聲響,，電阻讀數保持5秒，被測電阻低于量程下限,，讀數無效時以連續聲報警,。
5、顯示表：三位半LCD數字表頭三個，分別顯示測試電壓,、電阻,、時間。
6,、供電:由內附1.2V/2000mAh鎳氫可充電電池10節,，共DC12V供電。帶交流（50/60Hz）220V接入口對電池充電或浮充電工作,。
6,、使用環境：溫度 0℃～40℃
相對濕度 20～90%
