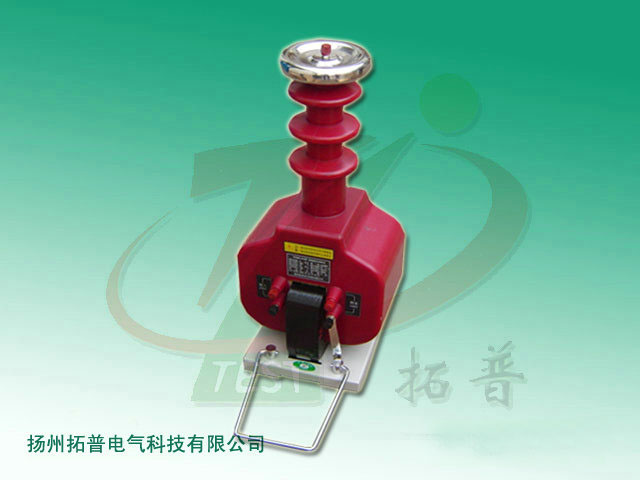

- 干式試驗變壓器
){kind=small}
TPSBG 干式試驗變壓器鐵芯由單框式鐵氧體材料組成,。線包采用同芯圓筒多層塔式環氧樹脂澆鑄結構,，初級低壓繞組繞在鐵芯內側,，次級高壓繞組繞在低壓繞組外側,，這種同軸布置減少了繞組間的藕合損耗,。產品的外殼制成與器芯配合較佳的圓形結構,，整體外型美觀大方,。
產品簡介
TPSBG 干式試驗變壓器是按試驗變壓器標準DL/T848.2-2004要求,，經改進后生產的一種環氧樹脂澆鑄結構的干式試驗變壓器產品,，本系列產品具有體積小,、重量輕、外形大方,、結構緊湊,、攜帶方便等特點。實用于電力,、工礦,、科研等部門，對各種高壓電氣設備,、電氣元件,、絕緣材料進行工頻耐壓試驗，它是高壓試驗中必不可少的儀器,。
工作原理
TPSBG 干式試驗變壓器為單相變壓器,，聯結組標號II。單臺試驗變壓器的工作過程,，用交流220V電壓接入電源控制箱,，經電源控制箱內自藕調壓器調節0~200V電壓至試驗變壓器的初級繞組，根據電磁感應原理,，在試驗變壓器高壓繞組可獲得試驗所需的高電壓,。
產品結構
TPSBG 干式試驗變壓器鐵芯由單框式鐵氧體材料組成。線包采用同芯圓筒多層塔式環氧樹脂澆鑄結構,，初級低壓繞組繞在鐵芯內側,，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的藕合損耗,。產品的外殼制成與器芯配合較佳的圓形結構,，整體外型美觀大方。
技術指標
使用環境條件
環境溫度不高于+
空氣相對濕度不大于90%；
海拔高度不超過2
儀器工作電壓
電源控制箱輸入電壓為工頻220V,、相對誤差不超過±10%；（具體使用電壓根據用戶所定試驗變壓器規格選?。?br />
友情提醒：購置儀器要選直接生產商的產品,，產品質量及售后服務有保證！咨詢熱線：0514-88988010
