- 綠揚示波器產品
){kind=small}

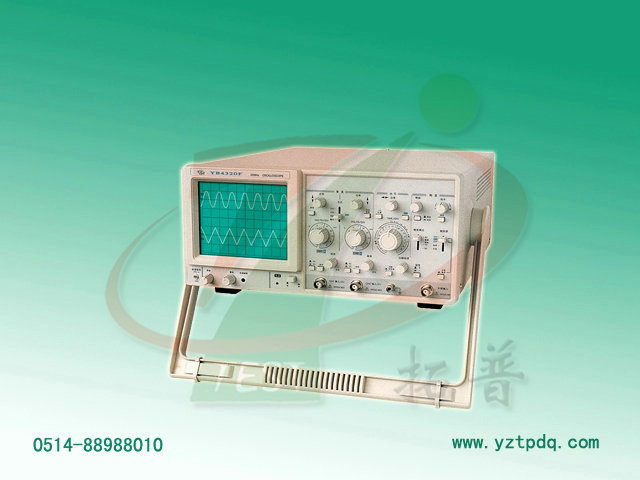

名稱：二蹤示波器YB4320F
型 號：YB4320F
揚州拓普電氣科技有限公司是致力于二蹤示波器,、直流高壓發生器、SF6微水儀,、串聯諧振生產,、銷售于一體的企業,，在產品結構,、軟,、硬件和電氣控制等方面積累了豐富的經驗，以新穎的設計,、優質的產品受到了廣大用戶的青睞,。 詳細介紹
揚州拓普電氣科技有限公司是致力于二蹤示波器、直流高壓發生器,、SF6微水儀,、串聯諧振生產,、銷售于一體的企業,，在產品結構、軟,、硬件和電氣控制等方面積累了豐富的經驗,，以新穎的設計、優質的產品受到了廣大用戶的青睞,。
功能特點
1,、Y衰減開關，掃描開關均采用進口編碼開關,，具有手感輕,、可靠性高：
2、靈敏度高,，垂直偏轉系數為1mV,。
3、6英寸大屏幕,，便于清楚觀察信號波形,。
4、具有交替觸發功能,，可同時觀察兩路不相干信號,。
5,、觸發鎖定：觸發同步電路呈全自動同步狀態，無需人工調節,。
6,、自動聚焦：測量過程中聚焦電平自動校正。
7,、釋抑調節：使各種復雜波形同步更加穩定,。
產品指標
功能特點
1,、Y衰減開關，掃描開關均采用進口編碼開關,，具有手感輕,、可靠性高：
2、靈敏度高,，垂直偏轉系數為1mV,。
3、6英寸大屏幕,，便于清楚觀察信號波形,。
4、具有交替觸發功能,，可同時觀察兩路不相干信號,。
5,、觸發鎖定：觸發同步電路呈全自動同步狀態，無需人工調節,。
6,、自動聚焦：測量過程中聚焦電平自動校正。
7,、釋抑調節：使各種復雜波形同步更加穩定,。
產品指標
|
項目 \ 型號 |
YB4320F
|
|
|
垂直系統
|
垂直偏轉系數
|
1mV/div~5V/div 按1-2-5進制共分11檔,誤差±5%
|
|
頻帶寬度(-3dB) |
5mV/div~5v/div DC~20MHz
|
|
|
1mV/div~2mv/div DC~10MHz
|
||
|
AC耦合:頻率下限(-3dB) 10Hz
|
||
|
工作方式
|
Y1、Y2,、雙蹤(交替,、斷續)、疊加
|
|
|
輸入阻容
|
1±2%MΩ//約25pF(直接);1±5%MΩ//約17pF(經探極)
|
|
|
輸入電壓
|
400V(DC+ACpeak)頻率≤1KHz
|
|
|
水平系統
|
掃描時間系數
|
0.1μs/div~0.5s/div按1-2-5進位共分21檔,，誤差為±5%
|
|
掃描釋抑時間
|
可將釋抑時間延長至最小掃描休止期8倍以上,，連續可調
|
|
|
觸發系統 |
觸發源
|
CH1、CH2,、交替,、外接
|
|
耦合
|
AC、高頻抑制,、DC,、TV(TV耦合能觀察TV-V、TV-H,，由掃描開關自動轉換,，
|
|
|
TV-V：0.5s/div~0.1ms/div;TV-H:50μs/div~0.1μs/div)
|
||
|
極性
|
+、-
|
|
|
電平鎖定或交替觸發
|
50Hz~20MHz,，2div,外0.25V
|
|
|
輸入電壓
|
100V(DC+ACpeak)頻率≤1kHz
|
|
|
X-Y
方式 |
閾值
|
Y同CH2,，X同CH1，誤差±5%,，擴展×10±10%
|
|
X頻帶寬度
|
DC~1MHz -3dB
|
|
|
Z軸系統 |
頻率范圍
|
DC~5MHz
|
|
輸入阻抗
|
約5KΩ
|
|
|
輸入電壓
|
50V(DC+ACpeak)頻率≤1kHz
|
|
|
校準信號 |
波形
|
方波
|
|
頻率
|
1KHz±2%
|
|
|
幅度
|
2Vp-p±2%
|
|
|
物理特性 |
電源
|
AC 220V ±10%
|
|
頻率
|
50Hz±5%
|
|
|
外形尺寸及質量
|
150H×310W×440D(mm) 約7.8kg
|
|
