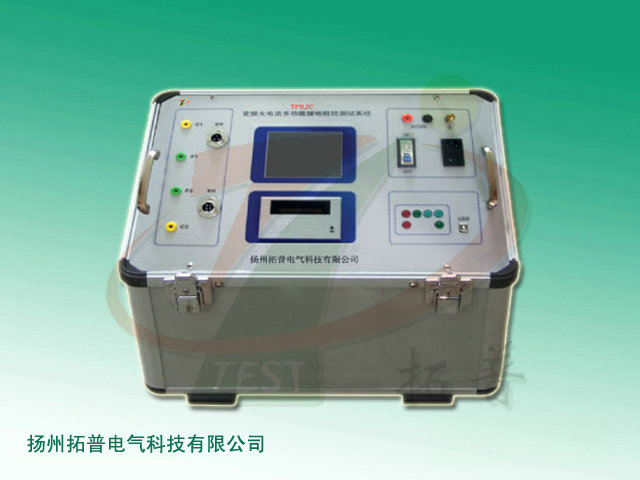

- 變頻大電流接地阻抗測試儀
){kind=small}
產品簡介
TPBPC變頻大電流多功能接地阻抗測試系統是拓普電氣根據《交流電氣裝置的接地》DL/T621-1997的電力標準,，專業研發生產的適用于測量大中型發電廠、變電站接地系統接地阻抗,、連通電阻和土壤電阻率的軟硬件系統,。變頻大電流多功能接地阻抗測試系統克服了傳統測量方法的不足,，使得大型接地系統的測量項目齊全,，準確可靠。
TPBPC變頻大電流多功能接地阻抗測試系統對于發電廠,、變電站接地系統,，一般占地面積大、結構復雜,，一直找不到方便,、準確的測量方法。傳統的測試方法大多用小功率測量?jī)x,，對測量有效接地系統（接地電阻≤0.5Ω）測量誤差很大,，得出錯誤結果造成不應有的事故或損失。而應用大功率隔離變壓器對接地系統注入工頻大電流的電流電壓測量法,，即笨重又受到50HZ工頻信號的干擾也產生相應的誤差,。
TPBPC變頻大電流多功能接地阻抗測試系統，參考國外變頻三極法的優點,，它通過對接地網注入一個不同于輸變電頻率的較高電壓和較大電流,，有效地避免了50HZ及其它干擾信號引起的測量誤差，實現準確,、可靠,、安全的測量。變頻大電流多功能接地阻抗測試系統同樣適用于中,、小型接地網,、接地體的測試。
工作原理
TPBPC變頻大電流多功能接地阻抗測試系統采用調頻,、調壓軟件技術,，SPWM原理和進口原裝IPM整體模塊設計,。輸出經特制濾波器和隔離變壓器升壓獲得不同頻率的純正弦波高電壓、大電流接入接地網測量回路,，測量真實性高,，滿足了大、中型接地網接地阻抗,、土壤電阻率,、地網連通性測量的要求。變頻大電流多功能接地阻抗測試系統整體裝置由變頻調壓電源,、濾波器及隔離變壓器兩大件組成,，并配以附件電壓、電流接地棒及測試線盤,、線夾等,。
功能特點
1、變頻大電流多功能接地阻抗測試系統功能多,。既能測試接地系統接地阻抗,，又能測試土壤電阻率和接地裝置連通電阻；
2,、抗干擾能力強,。高頻技術避免了50HZ工頻電源的干擾，具有極強的抗干擾能力,；
3,、電流注入的頻率可調，從而可得接地系統的頻率特性,；
4,、輸出波形為正弦形，波形失真< 1％,；
5,、彩色大屏幕顯示測試數據、測試狀態,，并有實時操作步驟提示功能,；
6、能靈活設定測試電流,、頻率范圍,，自動、手動調頻,、調壓功能切換,；
7、試驗結果能分別顯示被測接地阻抗,、阻抗—頻率特性曲線,，土壤電阻率,、接地裝置連通電阻，并可打??；
8、分辨率高,，特別對大型接地網（0.5Ω）測量精度高于同類產品,；
9、變頻大電流多功能接地阻抗測試系統具有過電流,、過熱保護功能,。
技術參數
1、輸入電壓：AC 220V 50Hz
2,、輸出測試電壓：0～1000V
3,、輸出測試電流：0～10A
4、頻率調節范圍：30～120Hz
5,、波形畸變率：1%
6,、電壓極測試電壓：0～50V（或0～100V）
7、大電流輸出：0～100A（連通電阻測量時）
8,、測量范圍：0.1～99.999Ω
10,、分辯率：0.001Ω
11、測量精度：1.0級
12,、環境溫度：-25℃～+50℃
13、工作濕度：≤90%
14,、海拔：≤2000M
友情提醒：購置儀器要選直接生產商的產品,，產品質量及售后服務有保證！產品咨詢：0514-88988010
