- 架空線路故障測試儀
){kind=small}
產品概述
TPXGC 架空線路接地故障定位儀適用于小電流接地系統架空線路,，在線路發生單相接地故障而停運后，可用本設備對接地點進行精確定位,。

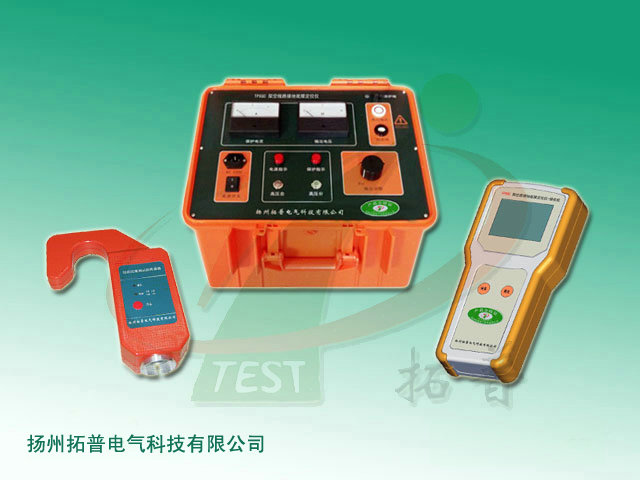

TPXGC架空線路接地故障定位儀可進行多條線路的故障定位,。整套設備由發射機、接收機,、傳感器及附件組成,。在故障線路停運后，由發射機向線路施加高壓信號使故障重現,，在線路沿途用絕緣桿將傳感器掛在線路上檢測信號,，并通過無線方式向地面上的接收機傳輸數據，接收機顯示測量結果,。在故障點前,，電流持續存在，故障點后,，電流消失,。可先進行粗略分段,，再準確定點,，從而快速確定故障位置。
功能特點
1,、適用于小電流接地系統配電網,，檢測架空線路的單相金屬性接地、經電弧接地,、經過渡電阻接地等多種故障,。
2、在線路停運后進行定位,，特別適用于有電纜分支的故障線路,。
3、施加高壓信號使故障重現,，電流信號穩定,，易于檢測。
4,、超低頻信號避免系統分布電容影響,，能對高阻值故障進行定位。
5,、發射機安全特性：高壓啟動閉鎖功能,、輸出允許直接短路,。
6、傳感器使用高靈敏度傳感器,，開口設計,，無需閉合，方便在線路上掛接,。
7,、傳感器和接收機無線通訊傳輸，安全可靠,。
8,、發射機可使用市電、發電機供電,，傳感器和接收機干電池供電,。
9、發射機體積小,，重量輕,；傳感器為體積重量小，方便沿線掛接,；接收機為手持式設計,。
10、接收機采用大屏幕液晶顯示器,，顯示傳感器狀態,、電流波形和電流值。
技術參數
1,、定位精度：0.2m
2,、發射機輸出特性：
（1）輸出頻率：1Hz
（2）開路電壓：基波有效值0～2800V（脈動直流，峰值8kV,，相當于10kV線路的相電壓峰值）
（3）短路電流：基波有效值0～35mA（脈動直流,，峰值100mA）
3、傳感器與接收機的無線通訊距離：不小于30m
4,、發射機電源：AC 220V市電,，可接發電機（輸出功率≥1500W）
5、發射機功率：高功率900W
6,、傳感器電源：3節7號堿性干電池
7,、接收機電源：5節5號堿性干電池
8、使用條件：溫度：-10℃～40℃,，濕度：5～90％RH,，海拔：<4500m
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
