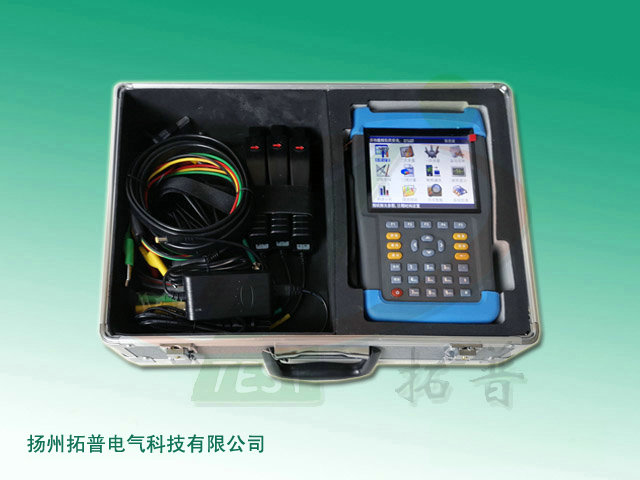

- 保護回路矢量分析儀
){kind=small}
儀器概述
隨著電力行業的發展和微機綜合自動化產品的推廣應用,，保護回路和計量回路的接線正確與否,，直接影響到電力系統工作的穩定性和電費計量的準確性，而這兩點正是電力系統非常重要的兩個方面,。
由于保護裝置和高壓計量裝置的接線比較多,，容易造成錯誤接線，而又不易被察覺,，（尤其是差動保護的復雜接線,，有時高、低側同時引入,，又存在不同的聯結組別,，容易接錯，而在平時運行中又可能不會誤動或拒動,，存在很大的隱患）,。我公司根據現場測試需要，適時開發出“保護回路矢量分析儀”,。
TPSLC 保護回路矢量分析儀集多功能于一身，主要測量功能有：
（1）相位儀功能—校驗主變差動保護和母線差動相位的正確性,；
（2）電參量測試儀功能—測試電力系統必要的電參量參數,；
（3）計量接線檢測儀功能—對三相三線電能計量接線進行檢測；
（4）諧波含量測試功能—現場測試電壓和電流的諧波含量,；
（5）示波器功能—顯示柱狀圖,，做為簡單的示波器，用來觀察測試信號波形,。
該測量儀器采用DSP交流采樣,，可同時測量三路電壓和三路電流模擬量，儀器六通道矢量同屏顯示,，人機對話界面友好,。
本儀器采用手持式結構，高強度工程塑料機箱,，堅固且輕便,，使用簡便，方便了現場使用,，是電力工作者的得力助手,。
功能特點
1,、三路電壓、三路電流矢量同屏顯示,，對于復雜差動保護裝置可采用雙鉗法進行多次測量,，再繪制出完整的六角圖。
2,、采用鉗形電流互感器接線,，不用斷開電流回路，安全方便,。
3,、可進行復雜保護裝置的矢量分析，判斷接線是否正確,，并給出正確的接線圖以供對比,。
4、可進行常規電參量測試,，同時顯示三相電壓,、三相電流、三相有功功率,、三相視在功率,、三相相位角；并可直讀折算到互感器一次側的電壓幅值,、電流的幅值,、功率的數值。
5,、可進行三相三線高壓計量裝置錯誤接線檢查,，能對三相三線48種接線進行分析判斷，直接給出分析結果,；查處隨意改變計量接線的竊電手段,，有效避免電費流失。
6,、可進行現場被測信號的諧波分析,，能分析出2～21次諧波的各次含量，自動計算出總諧波失真度,。
7,、大屏幕、高亮度的彩色液晶顯示,，全漢字圖形化菜單及操作提示實現友好的人機對話,，硅膠觸摸按鍵使操作更舒適、手感更佳，液晶寬溫,、帶亮度調節,，適應冬夏各季環境應用。
8,、大容量鋰電池供電,，連續工作長達8小時。
9,、用戶可隨時將測試的數據以記錄的形式保存下來,，以供集中統一管理、備案,、查閱,，可存儲1000組以上的數據。
10,、具備萬年歷,、時鐘功能，實時顯示測試工作進行的日期及時間,。
11,、體積小、重量輕,，便于現場使用,。
技術參數
1、輸入特性
（1）電壓通道數量：3通道
（2）電壓測量范圍：0～450V
（3）電壓顯示分辨率：0.01V
（4）電流通道數量：3通道
（5）電流測量范圍：0～10A
（6）電流顯示分辨率：0.0001A
（7）相位測量范圍：－180°～＋180°
（8）諧波分析次數：2～21次
2,、準確度
（1）電壓：±0.2%
（2）電流,、功率：±0.5%
（3）相角：±1°
（4）諧波電壓含有率測量誤差：≤0.3%
（5）諧波電流含有率測量誤差：≤0.5%
3、工作溫度：-15℃～+40℃
4,、充電電源：AC220V
5,、主機功耗：≤3VA
6、電池工作時間：≤10小時
7,、絕緣：
（1）電壓、電流輸入端對機殼的絕緣電阻≥100MΩ,。
（2）工作電源輸入端對外殼之間承受工頻2kV（有效值）,，歷時1分鐘實驗。
友情提醒：購置智能電力測試儀器儀表要選直接生產商的產品,，產品質量及售后服務有保證,！產品咨詢：0514-88988010
