設備概述
避雷器用監測器已經普及我國各大小電廠電站,為避雷器的可靠運行提供了重要數據,。由于密封性能的差異,,監測器在運行的過程中可能進入水分和潮氣,使內部器件銹蝕,,或其他原因造成監測器計數器不能正常動作,,泄漏電流指示不準確。所以《規程》規定應每年都對避雷器監測器進行檢查,。運行中的避雷器監測器顯示異常數據時,,工作人員則需要進行相應檢測找出故障原因。其中當監測器顯示電流數值比正常明顯偏大時,,一般為避雷器持續電流增大(包括阻性電流增大,、外瓷套污穢電流增大等),或者是監測器測量部分出現故障,;當監測器顯示電流數值比正常明顯偏小時,,一般為絕緣底座漏電或者監測器本身故障所致??梢娭灰O(jiān)測器數據異常,,監測器本身就是懷疑對象。一般工作人員先會對監測器進行檢測,,當確定監測器良好后才開始檢測避雷器及查找其它問題,。
目前,市場上監測器品種繁多,,質量也良莠不齊,,而且生產廠家大多不提供監測器的檢測設備,而《規程》上提供的簡易檢測手段現場制作十分困難,,使用操作不方便也不安全,。所以如何判斷監測器的好壞也就成了現場工作人員非常頭痛的問題。針對上述現狀,,本公司根據多年的現場經驗總結研發了集避雷器用監測器電流校驗,、雷擊計數器動作測試于一體的綜合型檢測儀器。

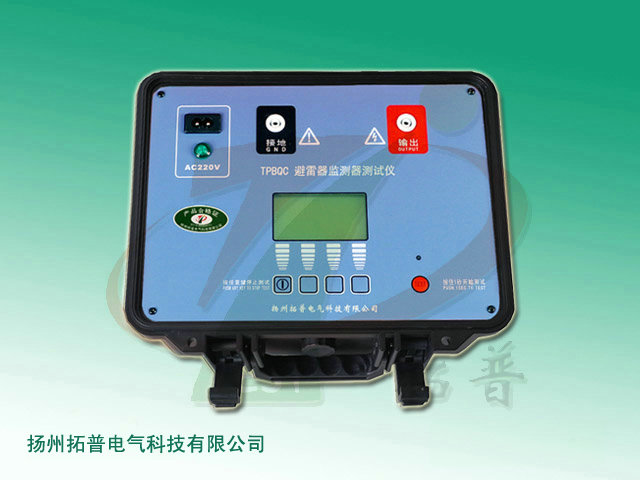

TPBQC 避雷器監測器測試儀為一體化結構,全中文顯示,,內置電池供電,,操作簡單,攜帶方便,。
功能特點
1,、該儀器具有計數器動作校驗和電流校驗兩種功能。
2,、本儀器嚴格按照安全標準設計制造,。
3、本儀器沖擊電壓可設置,,根據設定此處自動產生雷擊輸出,。
4、根據避雷器在線監測裝置的量程選擇校驗電流,,自動校驗,。
5、測量完成后自動切斷輸出電壓,。
6,、具有2種電源方式:使用鋰離子電池供電,同時可以在使用狀態中充電,。停電時,,可自動從AC電源供電轉換為電池供電。
7,、全中文顯示,,中文提示操作,簡單明了,。
8,、完善的保護功能,測試完成后內部?jī)?chǔ)能電容專用泄放回路,。
技術參數
1,、安全規格
(1)IEC 61010-1 CAT.IV 600V污染度2
(2)IEC 61326 EMC規格:測試,控制和檢驗用電氣設備
(3)IEC 60529 IP64(外盒合閉狀態)
2,、交流電源:AC 220V±10%,,50/60Hz,20VA
3,、電池供電:12.6V鋰離子可充電蓄電池
4,、電池續航時間:1000V放電約3000次或待機16小時
5、測試電壓精度:標稱值的100%到110%
6,、電流測試量程:10mA
7,、電流測量精度:1%+3μA
8,、計數校驗功能
(1)輸出沖擊電流波形:8/20μS(沖擊涌流從發生到峰值時間8μS,從發生到下降到50%峰值時間20μS),,電流峰值:>100A。
(2)放電電壓:600V,、800V,、1000V、1200V
(3)放電次數:可設置1~30次
(4)放電間隔:可設置3~30秒
(5)放電完畢,,儀器自動切斷輸出電壓,,安全可靠,防止造成人身危險,。
9,、電流校驗功能
(1)電流輸出范圍:0.1~10mA,電流按10%,、20%,、50%、70%,、100%自動輸出
(2)輸出精度:1%+3μA
(3)電流輸出清單:假如計數器電流為3mA,,則輸出0.3mA→0.6mA→1.5mA→2.1mA→3mA
(4)電流校驗完畢,儀器自動放電,,安全可靠,,防止造成人身危險。
