系統概述

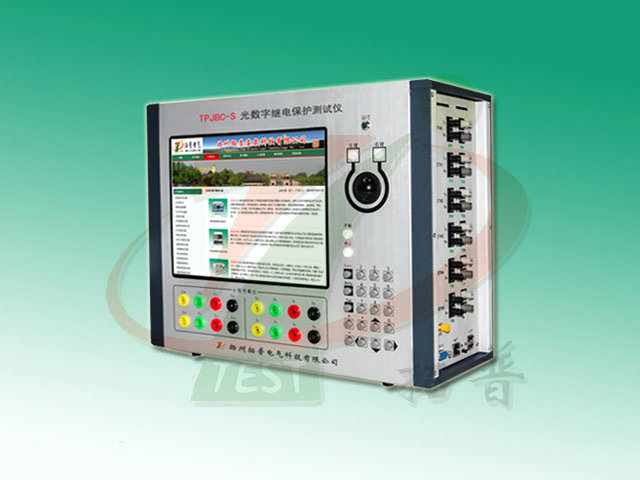

TPJBC-S 光數字繼電保護測試儀是根據國網公司《智能變電站繼電保護技術規范》和《智能變電站技術導則》設計的智能繼電保護測試儀?？蓪?shí)現對光數字保護裝置的全功能測試,，并可模擬采集器輸出對MU實現閉環測試，具備GPS,、IRIG-B碼,、PPS同步接口并支持IEEE1588時方式，為站內調試以及站與站聯調提供條件,。測試軟件提供豐富的測試功能模塊,，可對保護測控裝置、合并單元、智能終端,、交換機等進行專項測試,，是變電站調試、智能設備研發,、智能變電站繼電保護技術培訓不可多得的一款儀器,。
功能特點
1、4/6/8對100M光纖通訊以太網接口,，可收發IEC61850-9-1/2幀格式的采樣值,、Goose、IEEE-1588報文,。
2,、整機支持24組SV報文+64組Goose報文同時輸出。
3,、3/5對2～10M光纖串口,，可收發IEC60044-7/8 FT3、國網擴展FT3,、許繼私有FT3幀格式的采樣值報文,。
4、12路模擬小信號輸出,，提供針對小信號輸入的保護裝置的測試,。
5、內置GPS對時模塊,，同時提供1對光同步接口,，可接收IRIG-B/PPS對時，也可對外提供IRIG-B碼同步時鐘源,。
6,、完整解析SCL文件（SCD、CID,、ICD,、NPI），實現對SV,、GS信息的自動配置,。
7、嵌入報文偵測,、監視與抓包功能,，自動分析報文類型、屬性,、波形,、幅值,、相位、頻率,、Goose狀態,、品質因素等，支持SV報文重新采樣,，自動統計報文離散度,，對異常報文進行告警；報文幀數據可逐一解析對比,，支持PCAP文件輸出,。
8、嵌入PCAP報文回放功能,，可對導入的PCAP文件進行自定義編輯及保存,，可產生碎包,、巨包,，可疊加CRC錯誤，可定量發送指定幀報文,，可循環播放,。
9、嵌入SV,、GS,、FT3異常幀模擬測試功能，支持丟幀,、錯序,、抖動、雙A/D不一致,、錯值,、stNum/sqNum異常、CRC錯誤等異常模擬,。
10,、嵌入網絡壓力與Goose風暴測試功能，可自由組合SV與Goose產生指定流量的報文輸出,。
11,、嵌入智能終端SOE響應時間測試功能，測量精度<0.1ms,。
12,、嵌入同步時鐘測試功能，提供對時精度與守時精度測試,，對時模式支持IRIG-B和IEEE-1588,。
13,、該數字式繼電保護測試儀內置工控機，可單機操作或外聯PC操作,，操作軟件一致,。
14、光纖通訊接口提供數據轉發,、鏡像,、回環等。
技術指標
1,、光纖以太網口：
4/6/8對×100Mbits/s,，ST，多模,，1310nm,；
IEC61850-9-1/2/LE，Goose,，IEEE-1588,；
發送離散度：<0.1μs
接收時標精度：<25ns
輸出流量：＞95M
1588對時精度：<80ns
2、光纖串口：
3/5對×（2～10Mbits/s）,，ST,，多模，850nm,；
IEC60044-7/8,，F(xiàn)T3；支持曼碼或異步串口傳輸方式,；
發送離散度：<0.1μs
接收時標精度：<25ns
3,、同步接口
內置GPS；
1對×IRIG-B/PPS光口,，ST,，多模，850nm
精度：<400ns
4,、電以太網口：
1個,，RJ-45，100Mbits/s
5,、小信號輸出：
12×（0～7.07VAC/0~10VDC）,，分辨率：1mV；
可定制4～20mA輸出類型,；
幅值精度：0.1%
相位精度：0.1°
頻率精度：0.001Hz
6,、開關量輸入：
8路，10-250VDC或空接點,，自動識別,，無極性
7,、開關量輸出：
8路，空接點/快速開出,，交直流開斷能力：0.5A,，250V
快速開出時間：<10μs
8、顯示屏幕：
10.4’LED,，1024×768
9,、工作電源：
AC：220V±15%，頻率：50Hz±10Hz
友情提醒：購置儀器要選直接生產商的產品,，產品質量及售后服務有保證,！產品咨詢熱線：0514-88988010
