設備概述

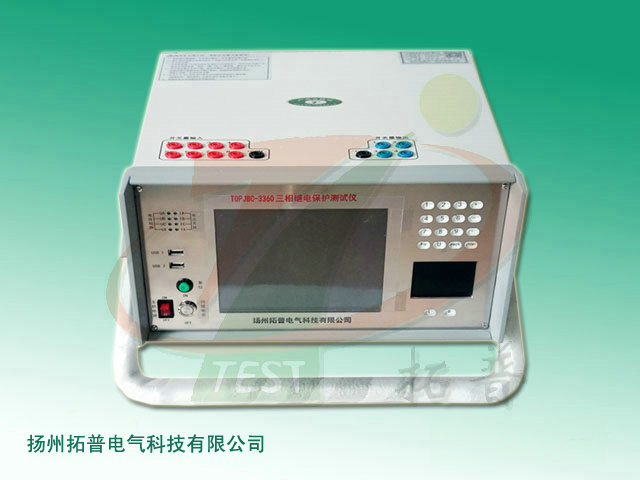

TPJBC-3360 三相繼電保護測試儀既可對傳統的繼電器及保護裝置進行試驗,，也可對現代微機保護進行試驗,，特別是對變壓器差動保護和備自投裝置，試驗更加方便,。該儀器采用不銹鋼面板,，亞克力數字鍵盤,，同時采用觸摸式鼠標，克服了軌跡球鼠標操作不靈活,、容易損壞的缺點,，并選用8.4寸，分辨率為800×600的TFT真彩顯示屏,，使得單機整體操作方便自如,，經久耐用。
功能特點
1,、既可對傳統的繼電器及保護裝置進行試驗,，也可對現代微機保護進行試驗，特別是對變壓器差動保護和備自投裝置,，試驗更加方便,。
2、具有標準的四相電壓,，三相電流同時輸出,，電壓125V/相，電流40A/相,。三相電流并聯可達120A,。
3、符合DL/T624-1997《繼電保護微機型試驗裝置技術條件》標準,。
4,、單機獨立運行，內置高性能工控機,，主頻1.7GHz，內存2G,，硬盤16G,，運行Windows XP操作系統。
5,、采用不銹鋼面板,，亞克力數字鍵盤，同時采用觸摸式鼠標,，克服了軌跡球鼠標操作不靈活,、容易損壞的缺點，并選用8.4寸,，分辨率為800×600的TFT真彩顯示屏,，使得單機整體操作方便自如，經久耐用,。
6,、主控板采用DSP+FPGA結構,，16位DAC輸出，對基波可產生每周2000點的高密度正弦波,，大大改善了波形的質量,，提高了測試儀的精度。
7,、功放采用高保真線性功放,，既保證了小電流的精度，又保證了大電流的穩定,。
8,、該三相繼電保護測試儀采用USB接口直接和PC機通訊，方便使用,。
9,、可連接筆記本電腦運行。筆記本電腦與工控機使用同一套軟件,，無須重新學習操作方法,。
10、配有獨立專用直流輔助電壓源輸出,，輸出電壓分別為110V（1A）,，220V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用,。
11,、具有軟件自校準功能，避免了要打開機箱通過調整電位器來校準精度,，從而提高了精度的穩定性,。
技術指標
1、交流電流源：
相電流輸出（有效值） ：0～40A/相 精度：0.2%
三相并聯輸出（有效值）：0～120A/三相同相位并聯輸出
相電流長時間允許工作值（有效值）：10A
每相z大輸出功率：420VA
三相并聯電流z大輸出功率：900VA
三并電流z大輸出允許工作時間：10s
頻率范圍：0～1000Hz 精度：0.001Hz
諧波次數：2～20次 相位：0～360° 精度：0.5°
2,、直流電流源：
電流輸出：0～±10A/相 300VA 精度：0.5%
3,、交流電壓源：
相電壓輸出（有效值）：0～125V/相 精度：0.2%
線電壓輸出（有效值）：0～250V
相電壓/線電壓輸出功率：75VA/100VA
頻率范圍：0～1000Hz 精度：0.001Hz
諧波次數：2～20次 相位：0～360° 精度：0.5°
4、直流電壓源：
相電壓輸出幅值：0～±150V 精度：0.5%
線電壓輸出幅值：0～±300V
相電壓/線電壓輸出功率：90VA/180VA
5,、開關量端子：
開關量輸入端子：8對
空 接 點：1～20mA,，110V裝置內部有源輸出
電位翻轉：0～6VDC為低電平
15～250VDC為高電平
開關量輸出端子：4對，空接點 遮斷容量：110V/2A,，220V/1A
6,、時間測量范圍：
范圍：1ms～9999s 測量精度：1ms
7、體積重量：
體積：365（mm）×400（mm）×195（mm） 約18kg
8,、電源：
AC220V±10%,、50Hz、10A
友情提醒：購置微機繼電保護測試儀要選直接生產商的產品，產品質量及售后服務有保證,！產品咨詢：0514-88988010
