- 互感器測試儀器
){kind=small}
產品簡介

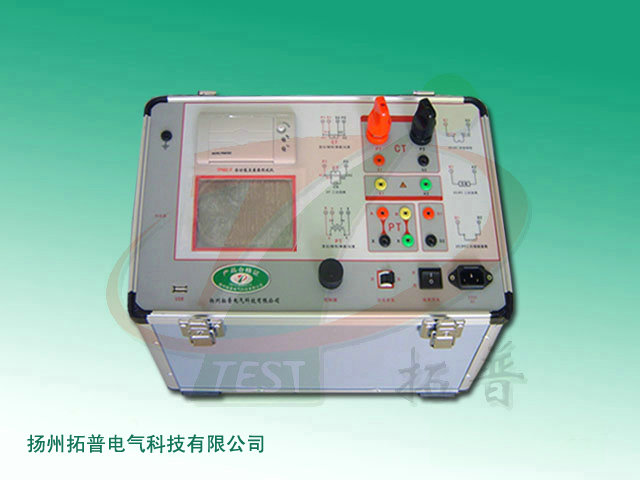

TPHGC-F 互感器多功能綜合測試儀設計用于對保護類,、計量類CT/PT進行自動測試，既適用于實驗室也適用于現場檢測,。該設備采用單相220V工作電源,，全隔離輸出，多重保護,、安全可靠,。無需外接其它輔助設備，單機即可完成所有檢測項目,。應用智能旋轉控制器,，操作簡單，采用大屏幕液晶顯示,，自帶微型快速打印機,，可直接現場打印測試數據。
TPHGC-F互感器多功能綜合測試儀可按規程自動給出CT/PT（勵磁）拐點值,，自動給出5%和10%誤差曲線,。該互感器測試儀內置大容量存儲器，可保存3000組測試數據,，掉電后永不丟失,。配置USB通訊接口，支持U盤轉存數據,。小巧輕便,，非常適合現場試驗使用。
主要功能
1,、CT與PT伏安特性（勵磁特性）曲線
2,、CT與PT自動計算拐點電壓/電流值
3、CT自動給出5%和10%的誤差曲線
4,、CT與PT變比測量
5,、CT與PT極性判斷
6、CT與PT角差測量
7,、CT與PT比差測量
8,、CT與PT交流耐壓測試
9、CT與PT二次負荷測試
10,、CT與PT二次繞組測試
11,、CT與PT鐵心自動退磁
12、CT一次通流測試
技術指標
1,、工作電源：AC 220V±10% ,、50Hz
2、設備輸出：0～2500V（0-20A）
3,、電流輸出：0～600A（0-5V）
4,、二次繞組電阻測量：
范圍：0～300Ω、精度：0.5%±1mΩ
5,、二次實際負荷測量：
范圍：0～300VA,、精度：≤0.5%
6、CT/PT角差測量：
精度：±4min,、分辨率：0.1min
7,、CT/PT比差測量：
精度：≤0.05%、分辨率：0.1
8,、CT變比測量：
范圍：1-50000,、精度：≤0.5%
9、PT變比測量：
范圍：1-10000,、精度：≤0.5%
10,、工作溫度：-10℃～40℃
11、環境濕度：≤90%
12,、海拔高度：≤1000m
13,、儀器尺寸：380mm×240mm×260mm
14、儀器重量：≤22Kg
友情提醒：購置儀器要選直接生產商的產品,，產品質量及售后服務有保證,！產品咨詢：0514-88988010
