- 互感器測試儀器
){kind=small}

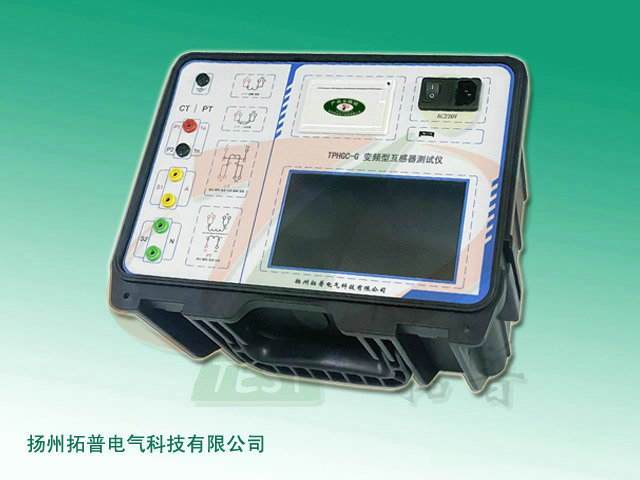

TPHGC-G 變頻型互感器測試儀是一款集互感器伏安特性,、變比、極性、誤差曲線,、角差、比差,、計算拐點值等多功能于一體的綜合型互感器檢測儀器,。該變頻互感器綜合特性測試儀適用于保護類、計量類,、GIS套管,、零序等互感器特性進行自動測試，儀器采用彩色觸摸液晶屏顯示,，操作更為簡單方便,。
產品簡介
TPHGC-G 變頻型互感器測試儀是一款集互感器伏安特性、變比,、極性,、誤差曲線、角差,、比差,、計算拐點值等多功能于一體的綜合型互感器檢測儀器。該變頻互感器綜合特性測試儀適用于保護類,、計量類,、GIS套管、零序等互感器特性進行自動測試,，儀器采用彩色觸摸液晶屏顯示,，操作更為簡單方便。
功能特點
1,、該變頻互感器測試儀采用變頻原理,，儀器小巧輕便，便于現場試驗,。
2,、以GB16847、DLT1221-2013,、（IEC 60044-1,、IEC 60044-6）等標準為參考。
3,、該儀器支持檢測CT和PT（保護,、計量,、測量、GIS套管,、零序CT）等參數,。
4、具有綜合檢測和分項檢測功能,，現場使用更加靈活,。
5、可快速檢測互感器的二次實際負載及功率因數,。
6,、自動檢測5%和10%誤差曲線。
7,、自動給出拐點值和Kalf,。
8、自帶微型快速打印機,，可直接現場打印測試結果,。
9、采用TFT彩色液晶觸摸屏顯示器,，操作更加簡單方便,。
10、內置存儲器可保存10000組測試數據,，掉電后不丟失,，如配合U盤可實現無限量存儲。
11,、可配置數據分析軟件,，可通過PC生成檢測報告。
測試功能
1,、CT與PT伏安特性曲線（勵磁特性）
2,、CT與PT自動給出拐點值
3,、CT自動給出5%和10%的誤差曲線
4,、CT與PT變比測量
5、CT與PT極性判斷
6,、CT與PT角差測量
7,、CT與PT比差測量
8、CT與PT二次直阻測量
9,、CT與PT二次實際負荷測量
10,、CT與PT功率因數測量
11、CT與PT自動退磁
12,、CT準確限值系數（ALF）
13,、CT儀表保安系數（FS）
技術指標
1,、工作電源：AC 220V±10%、50Hz
2,、設備輸出：0～180Vrms,，5Arms（等效峰值20A）
3、等效勵磁電壓：2500V
4,、勵磁測量精度：≤0.5%
5,、二次繞組電阻測量范圍：0.1～300Ω、精度：≤0.5%
6,、二次實際負荷測量范圍：5～1000VA,、精度：≤0.5%
7、功率因數范圍：0.1～1
8,、角差測量范圍：0～360°,、精度：±0.05°
9、比差測量精度：≤0.05%
10,、CT變比測量范圍：≤25000A/5A（5000A/1A）,、精度：0.2%
11、PT變比測量范圍：≤500kV,、精度：0.2%
12,、工作環境：溫度：-10℃～40℃、濕度：≤90%,、海拔高度：≤1000m
友情提醒：購置互感器檢測儀器要選直接生產商的產品,，產品質量及售后服務有保證！產品咨詢：0514-88988010
